Лампов стерео усилвател с ECL86

За всички ентусиасти като мен, ще представя моя последен проект и по-точно стерео усилвател с лампи . Идеята ми даде колега от форума на сандъците, Pichaga933, а схемата я взех от един немски сайт.

with ECL86

И така за целта ще използваме две кутии от стари захранвания на компютри.

P1020454

P1020455

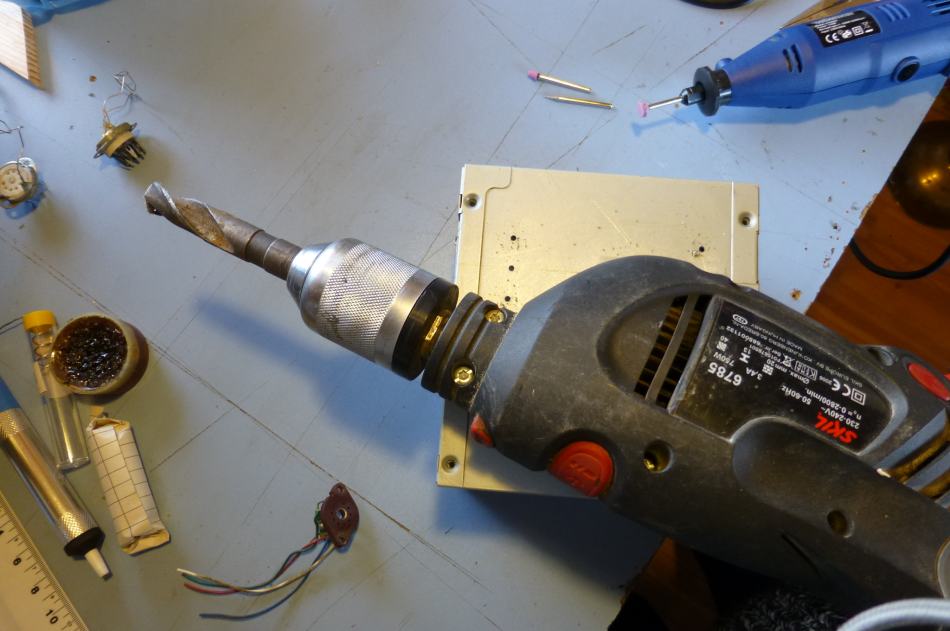

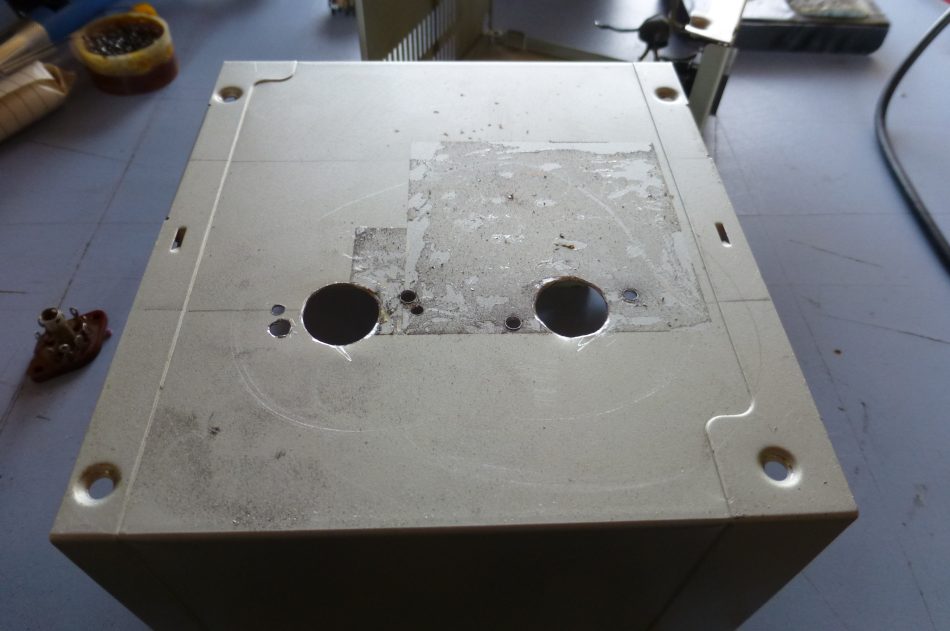

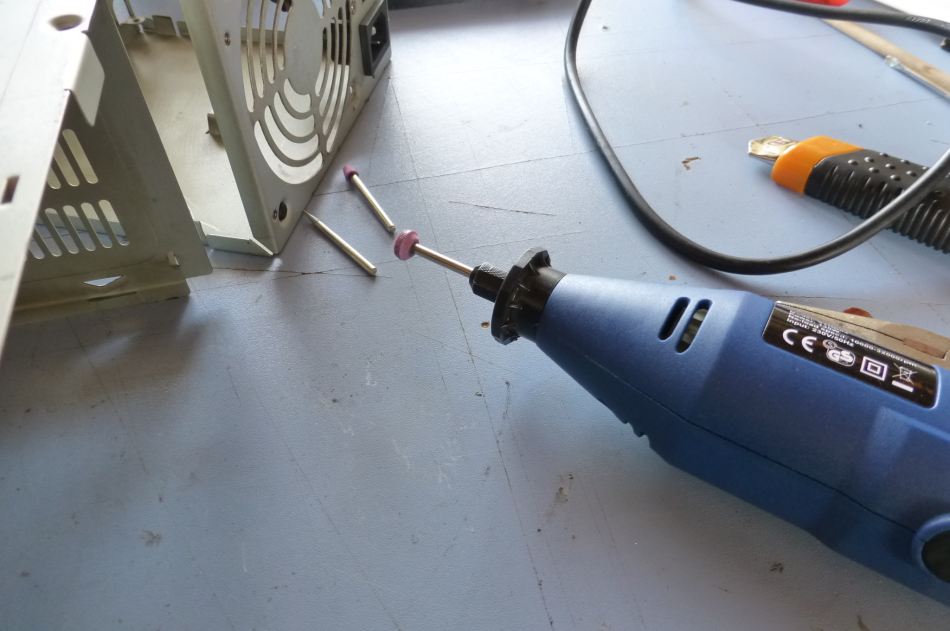

Измерих и започнах разпробиване на отворите за цоклите, използвах бургия Ф15 и мини дрелка за дооформянето им.

P1020456

P1020458

P1020460

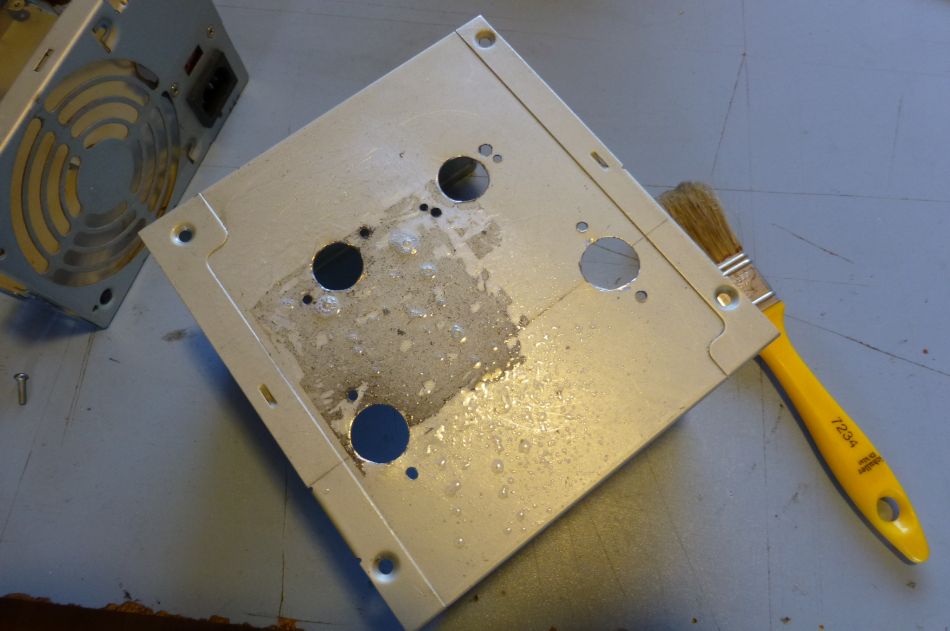

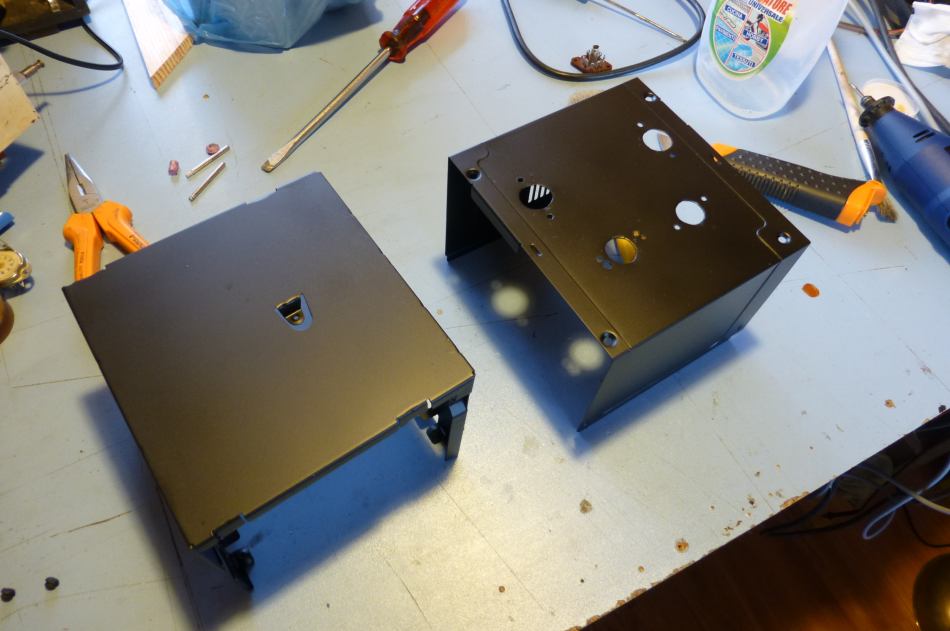

Напръсках ламарината със спрей мат и се получи нещо такова.

P1020462

P1020466

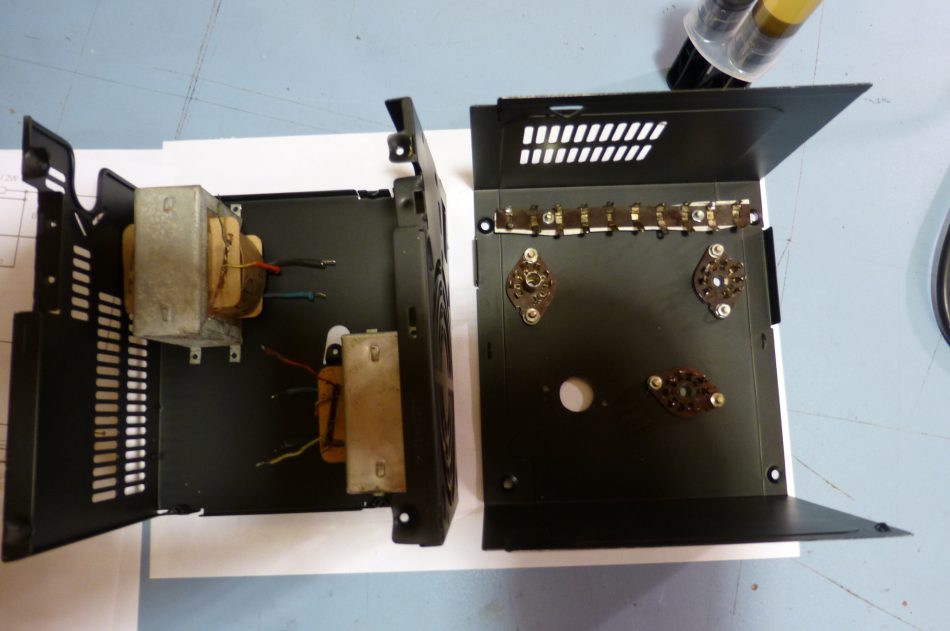

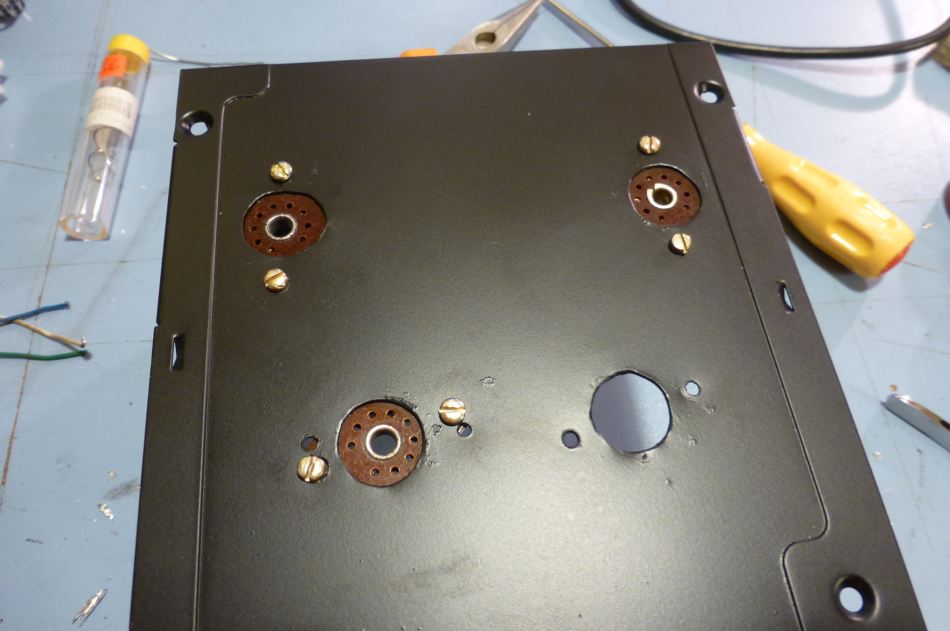

Монтирах цоклите, като за начало бяха 4 броя.  Разположих изходните трансформатори от радио Акорд 104 диагонално, за да не се зашумяват.

P1020469

P1020474

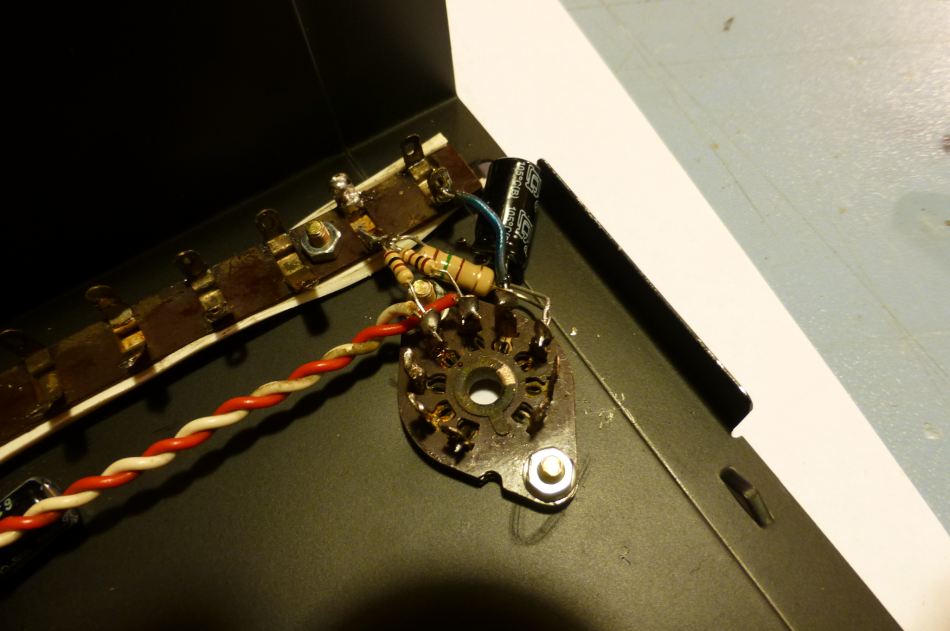

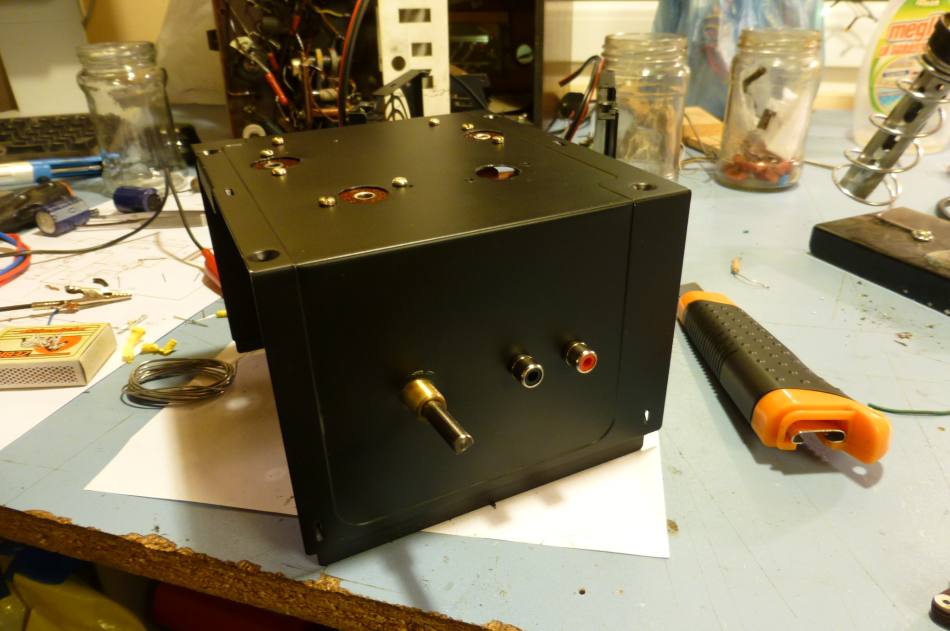

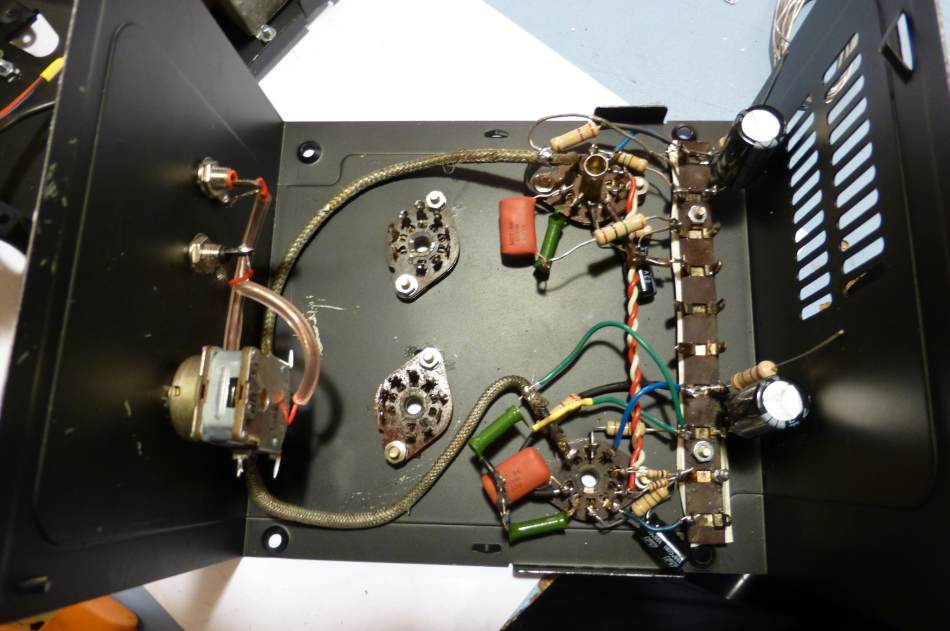

Пуснах кабелите за отоплението и вързах два резистора към маса за да избегна брум. Отоплението задължително се прави по усукана двойка като на снимката и с по-дебели проводници. Монтирах стерео потенциометър 2х100к и буксите за входния сигнал.

P1020477

Входния сигнал задължително се пуска по екраниран кабел към предусилвателя пак с цел избягване на брум.

P1020479

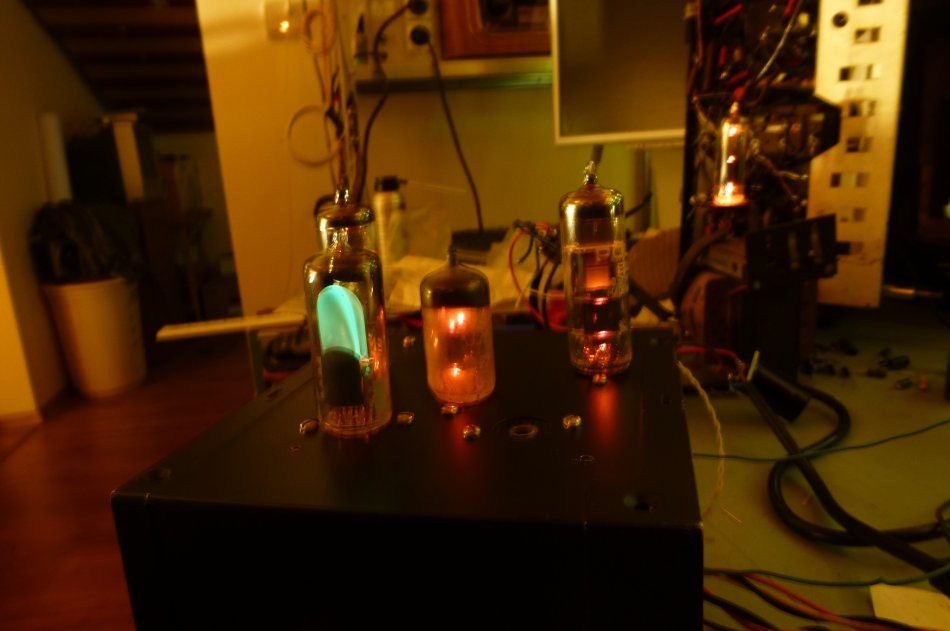

Първо включване и всичко работи. Сложих двоен триод за управление на индикаторните лампи понеже не можах да ги подкарам ефективно по друг начин.

P1020500

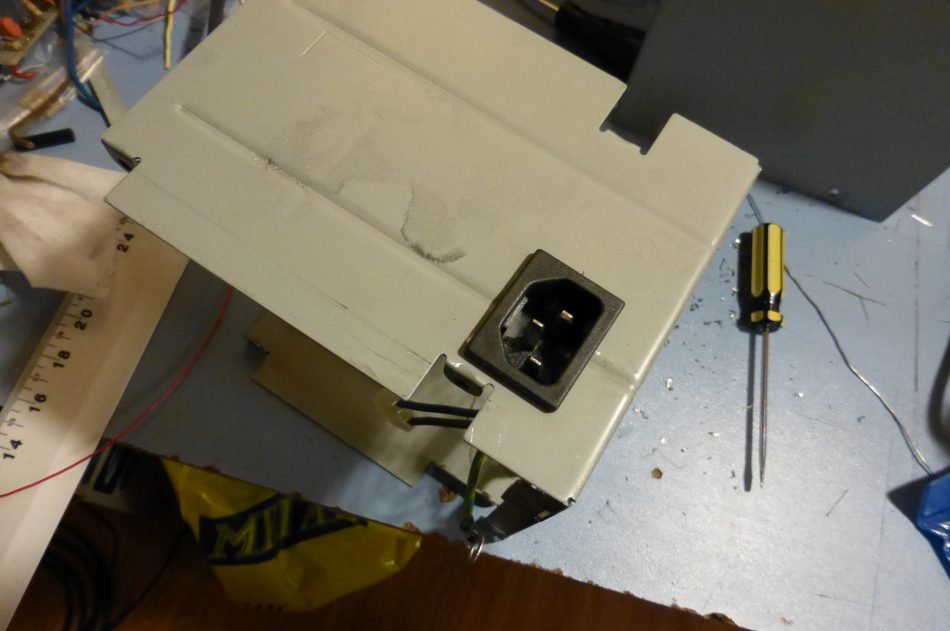

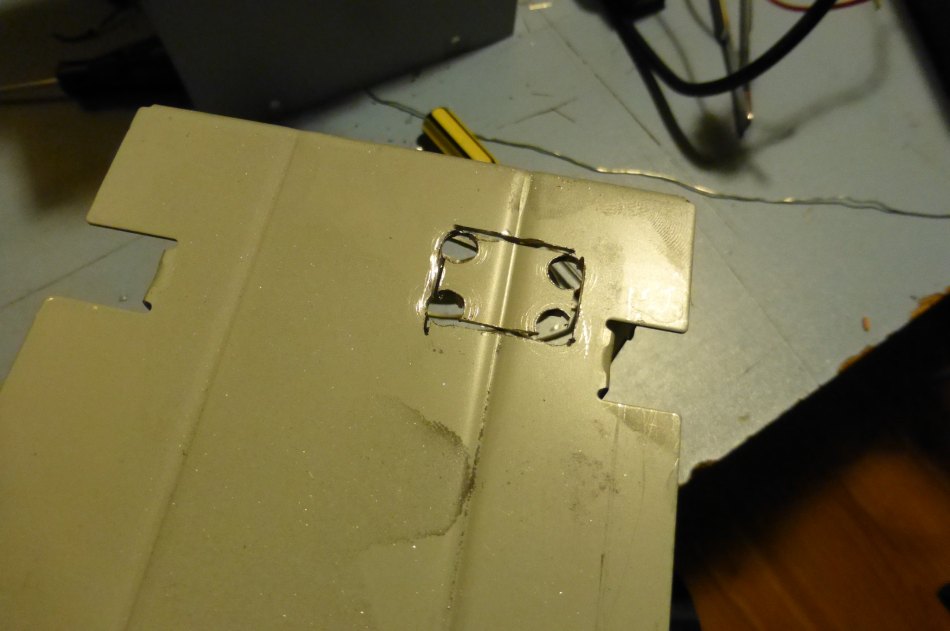

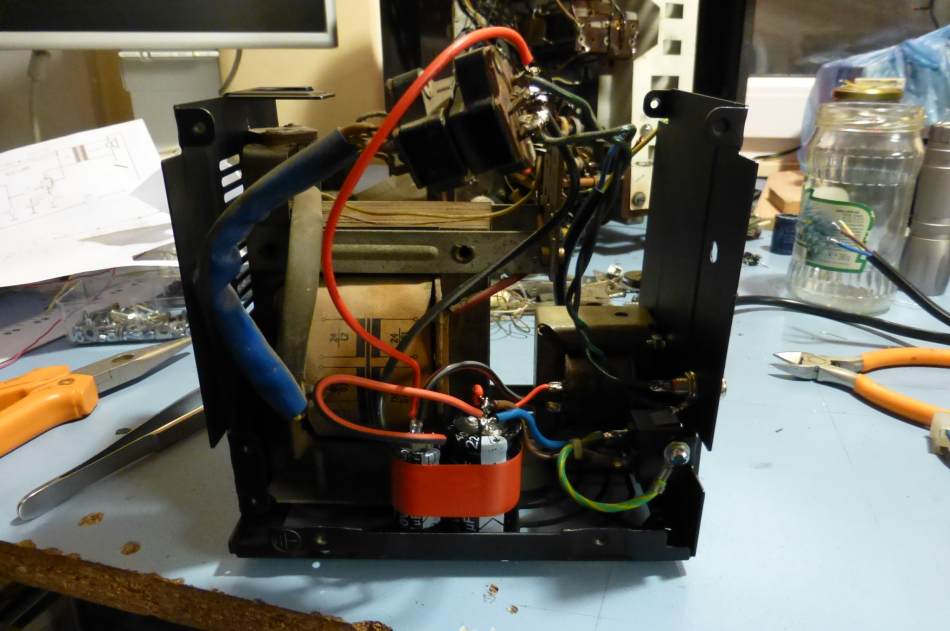

Кутията на захранващия блок претърпя доста промени.

P1020512

P1020515

 P1020532

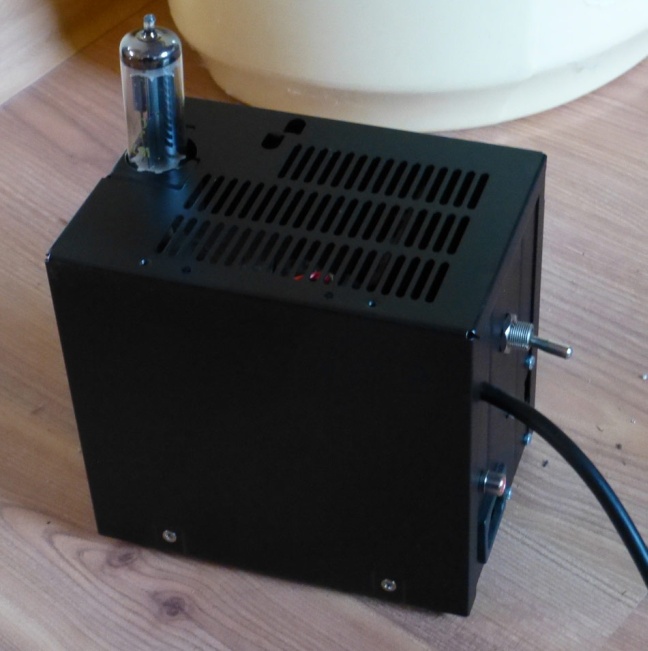

В крайна сметка се получи това.
