Последни публикации

1

Ремонт, схеми, документация, литература / Re: Търся схема на компютърно...

« Последна публикация от Грет - Днес в 00:32:48 »

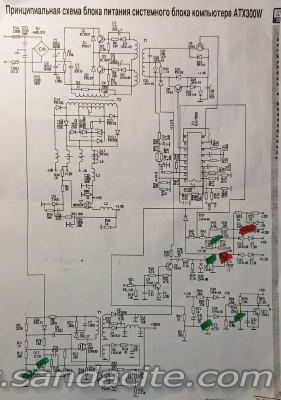

Като казвам, че няма обратна връзка съм имал в предвид с напреженията 5 и 12V. Вероятно е ползвана схема от рода на показаната по долу, като ценера ZD1 е заменен с 431, но това трябва да се провери. Само, че това става все по трудно с отслабващото ми зрение.

Не съм виждал АТХ захранване без ОВ по +5/+12. Другите напрежения се следят/регулират по косвени начини, но тези две напрежения винаги се подават през тегловна резистивна матрица на вход 1 на TL494. И на приложената схема се вижда, че тя е изградена с R42-R46. Към тях се добавят и R60-R61, които следят останалите напрежения. А ZD1 не може да се замени с 431. На тази схема, по същество, конверторът на +5VSB е блокинг генератор с автоматично запускане. Тук ОВ, която контролира преноса на енергията служи за изключване на основния ключ Q3/2SC5027, а не за по-бързото му включване, както е в по-добрите захранвания. Затова няма оптрон и 431, който да следи какво става с +5VSB. Просто са "изпилили" схемата и са сложили параметричен стабилизатор 7805 в изхода и разчитат на само-регулацията в блокинг-генератора. Глупаво, но евтино.
Но да се върна на ZD1. Той просто е праг, който трябва да се достигне за да се преобърне състоянието и по този начин определя широчината на импулсите в генератора. Така че, няма начин да се замени с 431.
Но задълбавайки в темата, бих ти препоръчал да си намериш по-добро и не толкова "изпилено" захранване. Само за пример - дори конверторът (MAG-AMP) на +3.3V е едно-периоден. Толкова им се е свидел втори реактор, че и това са оптимизирали... Не че, ще ти трябва в зарядното, но все пак...

2

Ремонт, схеми, документация, литература / Re: Търся схема на компютърно...

« Последна публикация от Любо Божков - Вчера в 23:13:08 »

Двата 431 се използват единствено и само за целите, които съм описал. Повярвай, ако не провери, че flyback конверторът не може да работи без обратна връзка. Ако +5VST надвиши определена граница, 431 посредством оптрона прекъсва натрупването на енергия във flyback трансформатора, като изключва транзистора в конвертора. Именно тогава тази енергия се прехвърля във вторичния изправител. Ако прекъснеш ОВ на регулатора, няма какво да спре увеличаването на напрежението в първичната. И понеже този ключ обикновено е по-високоволтов от основните ключове, те се пръсват - буквално се разцепват.

Като казвам, че няма обратна връзка съм имал в предвид с напреженията 5 и 12V. Вероятно е ползвана схема от рода на показаната по долу, като ценера ZD1 е заменен с 431, но това трябва да се провери. Само, че това става все по трудно с отслабващото ми зрение.

3

Ремонт, схеми, документация, литература / Re: Търся схема на компютърно...

« Последна публикация от Грет - Вчера в 22:31:14 »

...като управлява оптрона за обратна връзка между ниската и високата страна. ...

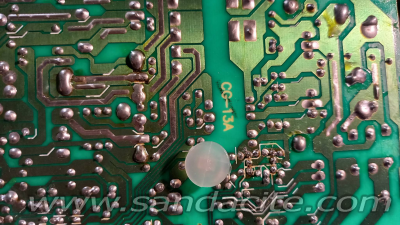

В това АТХ не се вижда оптрон, но драйверният трансформатор в средата (ЕЕ-22/19) има повече намотки, отколкото е необходимо да управлява драйверните транзистори. Поне според страна спойки. Така че..., ако не намериш схема, моят съвет е да вземеш молива и да я снемеш. Напреженията тук не са шега работа и може да стане доста горещо, и искрящо :о)

4

Ремонт, схеми, документация, литература / Re: Търся схема на компютърно...

« Последна публикация от Грет - Вчера в 22:09:34 »

За да го преработиш, трябва да премахнеш всички защитни вериги за OVP и OCP. Flayback регулаторът ти е нужен в неговата цялост, защото той захранва ШИМ-а. Трябва да махнеш MAG-AMP регулатора (с всичките му елементи, включително и втория 431), груповия дросел, тегловните вериги в ОВ на ШИМ-а, като оставиш само тази за 12В. Ако ще го ползваш само за зарядно, може да се махнат Шотки-диодите, техните RC демпфери (RC snubbers) и всички елементи в шините на +/-5В и -12В. Моят съвет е да провериш бълк-кондензаторите, ако използваш старите. Ако не са ползвани дълго, трябва и да се регенерират. Хубаво е да се подменят основните ключове. Ако са би-полярни, което е и най-вероятно, в онези години слагаха 13005. Сложи нещо по-силно - 13009 или още по-добре D209L. Това са все "пушки" от онова време. Но тези неща са описани на много места, така че няма да задълбавам.
В момента преработвам едно ATX в регулируем източник, но съм още в начален етап на симулация на схемата.

5

Ремонт, схеми, документация, литература / Re: Търся схема на компютърно...

« Последна публикация от Грет - Вчера в 21:42:56 »

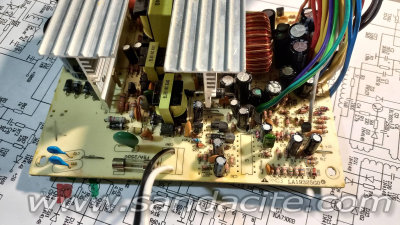

Показаните снимки са от нета. Моето импулсно е абсолютно същото и работи. Искам да го преработя за зарядно за автомобилен акумулатор, като му направя ограничение на тока. Една такава преработка е показана тук:
https://www.kn34pc.com/construct/petko_petkov_reg_imp_rect.html
Явно ще трябва да вадя схемата от платката. В моето има два 431. Единият явно е в схемата на преобразувателя 5/3,3V.Другият обикновено се използва в импулсното на дежурните 5V, като управлява оптрона за обратна връзка между ниската и високата страна. Има варианти когато тая обратна връзка я няма, а стабилизирането на напрежението се извършва в ниската страна с 7805. При мен обаче има два 431 и 7805, но никъде не видях оптрон. Възниква въпроса за какво тогава се използва втория 431? Подозирам, че може да се използва във верига за следене от повишено напрежение на някои от изходите, или на всичките.
Целта на занятието е да очистя ниската страна на силовото импулсно без вредни последствия и да направя обратни връзки по напрежение и ток на 12V, както е в силистрнския сайт.

Двата 431 се използват единствено и само за целите, които съм описал. Повярвай, ако не провери, че flyback конверторът не може да работи без обратна връзка. Ако +5VST надвиши определена граница, 431 посредством оптрона прекъсва натрупването на енергия във flyback трансформатора, като изключва транзистора в конвертора. Именно тогава тази енергия се прехвърля във вторичния изправител. Ако прекъснеш ОВ на регулатора, няма какво да спре увеличаването на напрежението в първичната. И понеже този ключ обикновено е по-високоволтов от основните ключове, те се пръсват - буквално се разцепват.

6

Ремонт, схеми, документация и литература / Особености в захранването на б...

« Последна публикация от dragan - Вчера в 20:08:32 »

Уважаеми колеги
Преди няколко години колегата Владо Динев от гр. Пловдив  ми ремонтира  много рядък модел батериен  лампов радиоприемник Pascha 54 83.86.8601, за което още веднъж му благодаря.
Не беше по моите сили и възможности да се справя.Радиото е с 6 лампи със следните функции:
• EC92 – триод, който се използва като осцилатор и смесител за приемане на УКВ (FM) обхвата. Тя се захранва на 6,3 V и се включва само при работа на УКВ.Напрежението се осигурява от захранващия преобразувател поместен в кутията на радиото.
• DK92 – хептод, изпълняващ ролята на смесител и осцилатор за дълги, средни и къси вълни (AM).
• DF91 (първа лампа) – високочестотен пентод, работещ като първи междинночестотен (МЧ) усилвател (за AM и FM).
• DF91 (втора лампа) – високочестотен пентод, работещ като втори междинночестотен (МЧ) усилвател.
• DAF91 – комбинирана лампа (диод-пентод), която служи като детектор на сигнала и предусилвател за ниска честота (НЧ).
• DL94 – краен нискочестотен пентод, който захранва високоговорителя на радиото.
Всички лампи без EC92 са от батерийната серия с директно отопление на 1,4 V (или 2,8 V за крайната лампа DL94 при паралелно/последователно свързване на нишките).
Покрай ремонта на батерийния радиоприемник Philips Anette LD462ab отново разгледах схемното решение на захранването и открих едно мое заблуждение,като си мислех ,че има отделна анодна и отоплителна батерия!?
Оказва се ,че радиото  Pascha 54 83.86.8601 се захранва само от мощна  акумулаторна батерия (марка DEAC) с капацитет 3 до 3,5 Ah (3000 – 3500 mAh) при напрежение 4,8 V (пакет от 4 клетки по 1,2 V).
Вътре в радиото има  доста голям и тежък захранващ блок в който се намира електромеханичен преобразувател,изправител и от тези 4,8 волта се захранват,както  отоплението така  и анодното напрежение,когато радиото работи само на батерии.Разбира се оригиналната батерия беше почти разрушена и Владо Динев положи голямо усилие за  почистване на  кухината където е стояла батерията.В интернет отсъства всякаква информация и снимки, как е изглеждалаоригиналната  батерия,но е доста обемиста и тежка.Когато радиото работи на мрежово напрежение преобразувателя не работи,но акумулаторната батерия изпълнява ралята на буфер- стабилизатор на отоплителното напрежение,което идва от изправителя.
Разглеждайки информацията в интернет за този модел  радиоприемник, попаднах на текст  в който се  казва , че с цел запазване на радиолампите е задължително да има включена  акумулаторна батерия, като буфер за да се пази отоплението на лампите.

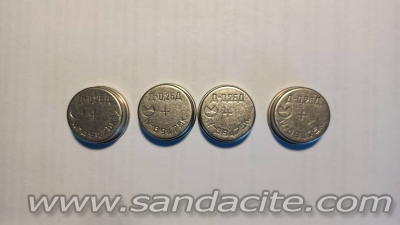

В тази връзка както и при радиото Philips Anette LD462ab от предишния ми проект,реших  да  добавя съставна батерия от зареждаеми  4 броя никел кадмиеви батерии по 1,2 волта.Радиото заработи перфектно на всички обхвати. Включително и на УКВ.За УКВ  антена на радиото служи дръжката му за пренасяне!
На скалата има вграден стрелкови индикатор за напрежението на акумулаторната батерия. При включване на радиото и свързани батерии  стрелката застава между 5 и 6 волта и свети скална лампа.
При измерване с волтметър на празен ход, напрежението на съставната батерия е 5,29 волта. Всяка батерия дава по 1,3 волта.При включване на радиото от потенциометъра, напрежението спада на 5,27 волта.
Като отсъединя батерията и измеря съпротивлението на клемите на  веригата  при включен потенциометър, уреда показва около 200 ома.При изключен потенциометър уреда показва ,,0" ома.Това показва ,че при изключен потенциометър батерията не би трябвало да се разрежда.
Според мен това е особеност на батерийните лампови радиоприемници от 50-те години на миналия век ,което споделям от опит.
Прилагам малко снимки и схемата на радиото.

7

Ремонт, схеми, документация и литература / Re: Ремонт и пренастройка на V...

« Последна публикация от dragan - Вчера в 20:05:15 »

Поздравления за механичната операция  по възстановяване на въздушния кондензатор.
По електрическата работа  нека знаещите колеги се произнесат!

8

Друга електрическа техника / Re: За радиоточките...

« Последна публикация от kolev - Вчера в 19:18:25 »

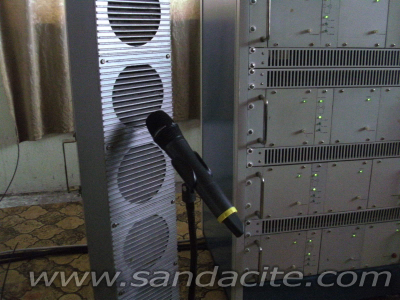

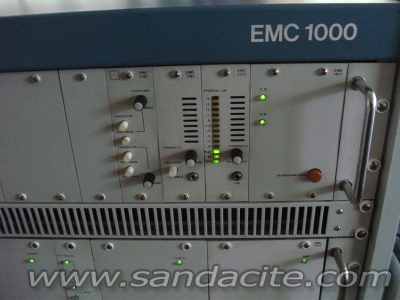

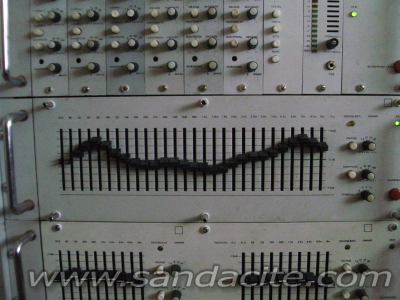

Здравейте, за да опресним темата и в името на интереса искам да задам въпроса - има ли все още в края на 2026 година в България работещи и официално поддържани кабелни радио мрежи? Аз основните които виждам са все още по стари заводи и учреждения, но и там са със затихващи функции. Вече няма кой да ги поддържа, няма резервни части, младите техници казват "нали имаш телефон, гледай и слушай каквото искаш". Та би било интересно ако споделите. Темата я пуснах ако не се лъжа преди повече от 10 години, когато в град Бургас все още имаше кабелно радио, след това започнаха да се правят ремонти на много места из града и се късаха магистрални кабели. Аз поддържах връзка с хора пряко ангажирани с дейността на радиото които за радост се отзоваваха и много пъти сме възстановявали сигнала, но просто в един момент се оказа не целесъобразно да се ремонтира мрежата, хората се пенсионираха и кабелното радио трябваше да бъде спряно. Не съм против прогреса, общинското радио излъчва на ФМ от тогава, плюс това разбирам колко е трудно да се поддържа една такава подземна мрежа от кабели за слушатели които са предимно пенсионери, а освен това в последните години мисля че и такси не се събираха. Останало ми е като един мил спомен, радиоточка "Прогрес" мисля че беше, директно включена и стоеше сама на розетката. Сутрин в 6 или 6 и 30 включваха транслацията на програма "Хоризонт" и вечер в 23 или 23 и 30 я спираха. Два пъти дневно имаше включвания на радиовъзел Бургас - в 10 и 30 и 16 и 30. Много беше приятно да се слушат бургаските новини, помня даже че имаше и обществено порицание по радиото тогава - еди си кой, на еди си коя дата след като са пили ракия с братовчед си се скарали и той го ударил по лицето . И тази радиоточка свиреше 365 дни в годината в кухнята. По едно време местните програми на радиовъзела се предаваха и по интернет и когато не бях вкъщи ги слушах онлайн. Мисля че края на 2015 или началото на 2016 радиовъзела беше спрян. Мисля че по напред в темата има писано. Та това реших да споделя като спомен. Ще се радвам да чуя ако има все още някъде работещи и поддържани кабелни радио мрежи.

9

Ремонт, схеми, документация и литература / Re: Unitra G601A - ремонт и об...

« Последна публикация от малкия - Вчера в 18:26:47 »

Не ми е известно да може да се поръчва, по скоро не. По битаци и продавалници може би, с голям късмет. Забравих да уточня, тежестта на антискейтинга е стругована от наръждаема стомана. И да, тежестта виси във въздуха, дадени са точните мерки на нишката и тежестта.

10

Ремонт, схеми, документация, литература / Re: Търся схема на компютърно...

« Последна публикация от Любо Божков - Вчера в 17:20:51 »

Показаните снимки са от нета. Моето импулсно е абсолютно същото и работи. Искам да го преработя за зарядно за автомобилен акумулатор, като му направя ограничение на тока. Една такава преработка е показана тук:
https://www.kn34pc.com/construct/petko_petkov_reg_imp_rect.html
Явно ще трябва да вадя схемата от платката. В моето има два 431. Единият явно е в схемата на преобразувателя 5/3,3V.Другият обикновено се използва в импулсното на дежурните 5V, като управлява оптрона за обратна връзка между ниската и високата страна. Има варианти когато тая обратна връзка я няма, а стабилизирането на напрежението се извършва в ниската страна с 7805. При мен обаче има два 431 и 7805, но никъде не видях оптрон. Възниква въпроса за какво тогава се използва втория 431? Подозирам, че може да се използва във верига за следене от повишено напрежение на някои от изходите, или на всичките.
Целта на занятието е да очистя ниската страна на силовото импулсно без вредни последствия и да направя обратни връзки по напрежение и ток на 12V, както е в силистрнския сайт.
