Проверка на Електролит с осцилоскоп

[Dennislaw91]

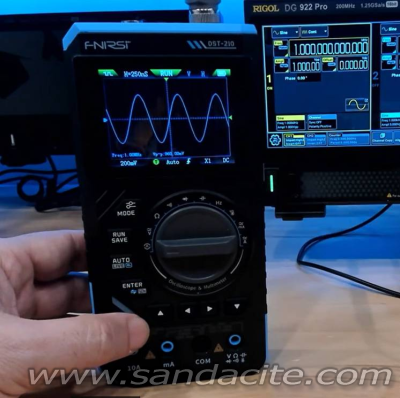

Здравейте, сдобих се с този уред 3 в 1 Мултицет+сигнал генератор+Осцилоскоп, нямам никакъв опит и ще помоля за съдействие и малко разяснение, искам да видя пулсациите на първия електролит след греца, напрежението е 290 в , нагласих го на автоматично измерване и прикачвам какво ми излезна, но не разбирам Vpp напрежението от връх до връх как се изчислява, колко трябва да е H и колко v/div, благодаря

[mbg]

Първо, за високи напрежения и високи честоти, задължително сондата се ползва на х10 (трябва да може да се каже на уреда, че е на х10). На х1 може да се наложи в много малко случаи да мериш нещо, основно шум. За сметка на това лесно може да изгориш уреда.

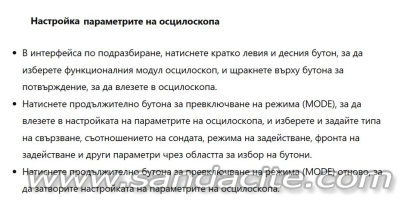

После, ръчкаш настройките така, че да видиш нещо, което се събира в екрана


На осцилограмата виждаш напрежението връх до връх (V peak to peak / Vpp), след това имаш още две съществени стойности - амплитуда (половината от това, Vp / Vpeak) и средно квадратично Vrms.

Формулата отговаря за Vrms само при чиста синусоида, RMS напрежението представлява площта, която заема напрежението от един пълен период на синусоидата, т.е. ако я сложиш в квадрат между началото и края и върховите стойности, колко % от това заема. RMS-a e функция интегриране, ако си учил висша математика.



[vladimirstanoev]

не разбирам Vpp напрежението от връх до връх как се изчислява

Напрежението на пулсациите Vp-p=16Vp-p се показва на уреда и няма нужда да го изчисляваш.
Честотата която показва уреда е 100 (а не 50 херца), заради двупътното изправяне след греца.
Използвам картинката на колегата, за да ти покажа как трябва да изглежда реалната осцилограма на екрана, а не изрязаната и смачкана, която си качил.
Направи една по-хубава и не на чорчик снимка, за да видим какво си разбрал дотук и ако имаш други въпроси?

[HAL2000]

Осцилограмата не ми се вижда да е след кондензатора, там е съвсем друга на вид или този кондензатор е взел дал и го няма ама пак няма да изглежда така.

[Dennislaw91]

Напрежението на пулсациите Vp-p=16Vp-p се показва на уреда и няма нужда да го изчисляваш.
Честотата която показва уреда е 100 (а не 50 херца), заради двупътното изправяне след греца.
Използвам картинката на колегата, за да ти покажа как трябва да изглежда реалната осцилограма на екрана, а не изрязаната и смачкана, която си качил.
Направи една по-хубава и не на чорчик снимка, за да видим какво си разбрал дотук и ако имаш други въпроси?

Днес си играх на едно шаси от Романтика 105, но още не мога да разбера как работи и защо не ми изважда синусоида, благодаря

[ikarlo]

На показаната осцилограма не се виждат истинските върхове на напрежението защото осцилоскопа няма как да покаже нещо, което е извън екрана. Намали коефициента на вертикалния усилвател на осцилоскопа така, че цялото променливо напрежение да е "вътре" в екрана. Ако не може от опциите на уреда, включи го през резистивен делител 100К към 1К.

[shri]

А провери ли дали минуса на този кондензатор е свързан на шаси? Понякога изолационната шайба не се вижда и кондера не е на маса директно. Закачи осцилоскопа масата, директно на минуса на кондера.
