Автор Тема: Странен радиоапарат  (Прочетена 3024 пъти)

0 Потреб. и 1 Гост преглежда(т) тази тема.

Неактивен Laic

  • Квантов електрон
  • ***
  • Публикации: 155
  • Населено място: Пазарджик
  • Петър Петров
Странен радиоапарат
« -: 15 Януари, 2017, 15:18:35 »
Привет,
Явно през изминалата година съм слушкал много и освен дядо Коледа, и дядо Мраз (по старому) ми донесе този странен подарък - неизвестен за мен радиоапарат, без бранд и модел.

По думите на дядо Мраз, такива апарати са сглобявани във фабриката на неговия прадядо в гр.Пазарджик - фабрика Калъчеви, която 1930-45г. е произвеждала болнично оборудване, зъболекарски и бръснарски столове, и ограничена гама радиоапарати.

Ето и един от тях, идеално запазен до ден днешен:

64893-0


Ако някой от колегите е виждал такъв апарат, моля да сподели.
МОМЧЕТАТА НЕ ПОРАСТВАТ,САМО ИГРАЧКИТЕ ИМ СТАВАТ ПО-СКЪПИ.

Неактивен Laic

  • Квантов електрон
  • ***
  • Публикации: 155
  • Населено място: Пазарджик
  • Петър Петров
Re: Странен радиоапарат
« Отговор #1 -: 15 Януари, 2017, 15:21:53 »
Още малко снимки:

МОМЧЕТАТА НЕ ПОРАСТВАТ,САМО ИГРАЧКИТЕ ИМ СТАВАТ ПО-СКЪПИ.

Неактивен Laic

  • Квантов електрон
  • ***
  • Публикации: 155
  • Населено място: Пазарджик
  • Петър Петров
Re: Странен радиоапарат
« Отговор #2 -: 15 Януари, 2017, 15:24:29 »
и още

МОМЧЕТАТА НЕ ПОРАСТВАТ,САМО ИГРАЧКИТЕ ИМ СТАВАТ ПО-СКЪПИ.

Неактивен Лъчо Минков

  • Адронен колайдер
  • *****
  • Публикации: 1129
  • Населено място: София
Re: Странен радиоапарат
« Отговор #3 -: 15 Януари, 2017, 16:58:27 »
            За пръв път виждам така добре направен заден капак, а катоцяло - нямам думи!!!

Неактивен origo

  • Адронен колайдер
  • *****
  • Публикации: 3509
  • Населено място: София
Re: Странен радиоапарат
« Отговор #4 -: 15 Януари, 2017, 17:15:37 »
Перфектен е приемника! Може ли да те помоля да ми кажеш какво пише на крайната лампа, тази най-голямата червена в долната половина и прозрачна нагоре. Интересувам се дали е EL3, EL3N или нещо друго.
Няма нищо по хубаво от старите телевизори, особено за хората които обичат да прекарват свободното си време зад телевизора а не на канапето пред него :) ... и когато вече за нищо не стават пак може да им се намери приложение :D ....

Неактивен Laic

  • Квантов електрон
  • ***
  • Публикации: 155
  • Населено място: Пазарджик
  • Петър Петров
Re: Странен радиоапарат
« Отговор #5 -: 15 Януари, 2017, 21:16:13 »
Общо 6 лампи - крайната е EL 3.
Останалите:  EBC3, 2бр. EF9, EK3 и AZ1.

Да не би да имаш идеи?
МОМЧЕТАТА НЕ ПОРАСТВАТ,САМО ИГРАЧКИТЕ ИМ СТАВАТ ПО-СКЪПИ.

Неактивен lz2xl

  • Глобален модератор
  • Адронен колайдер
  • *****
  • Публикации: 3554
  • Населено място: Варна
Re: Странен радиоапарат
« Отговор #6 -: 15 Януари, 2017, 21:19:49 »
Интересно е събран приемника,европейски лампи червената серия,междинните филтри и променливия като че ли са английски или американски на RCA.

Неактивен Laic

  • Квантов електрон
  • ***
  • Публикации: 155
  • Населено място: Пазарджик
  • Петър Петров
Re: Странен радиоапарат
« Отговор #7 -: 15 Януари, 2017, 21:31:55 »
64948-0

64950-1
МОМЧЕТАТА НЕ ПОРАСТВАТ,САМО ИГРАЧКИТЕ ИМ СТАВАТ ПО-СКЪПИ.

Неактивен lz2xl

  • Глобален модератор
  • Адронен колайдер
  • *****
  • Публикации: 3554
  • Населено място: Варна
Re: Странен радиоапарат
« Отговор #8 -: 15 Януари, 2017, 22:05:53 »
Tavernier condensateurs ,французин :)

Неактивен origo

  • Адронен колайдер
  • *****
  • Публикации: 3509
  • Населено място: София
Re: Странен радиоапарат
« Отговор #9 -: 15 Януари, 2017, 23:15:37 »
Нямам идеи, то какви идеи да има човек. Типичен нашенски радиоприечник от „гаражното производство“. За такива информация почти няма как да се намери. Имам един Херцъ Радио, много подобно на това като вид на шасито и всичко останало. И ламповия състав е много подобен. Така или иначе тези радиа са доста слабо документирани. Схема конкретно на модела няма да се намери, но може по ламповия състав да поиздириш чуждите приемници и ще намериш подобна която да ти свърши работа като за ориентир. Така или иначе схемните решения от един период са много сходни.
Няма нищо по хубаво от старите телевизори, особено за хората които обичат да прекарват свободното си време зад телевизора а не на канапето пред него :) ... и когато вече за нищо не стават пак може да им се намери приложение :D ....

Неактивен Pichaga933

  • баш Пич
  • Глобален модератор
  • Адронен колайдер
  • *****
  • Публикации: 3325
  • Населено място: София
Re: Странен радиоапарат
« Отговор #10 -: 15 Януари, 2017, 23:56:53 »
Ама, ама той е запазен като нов.  :o :o :o

Да не е изваден от дървен сандък пълен със слама  и сандъка държан в сейф ?!?

Вакумирай веднага... Вземи една торба от тия дето се вакумират големите от телешопа и вакумирай, преди  кислорода да го увредил...

Направо не мога да повярвам на очите си.

Честито :yes:

Схема не му трябва, щото предполагам всичко си му работи.   Елетролитите след толкова време 100% са за трениране . Та не го пускай.
Форум Сандъците Forum Sandacite
http://www.sandacite.com

Неактивен Gabo

  • Собственикът на Sandacite.com
  • Администратор
  • Квантов генератор
  • *****
  • Публикации: 649
  • Населено място: Пазарджик
    • https://www.nesiprav.com
Re: Странен радиоапарат
« Отговор #11 -: 16 Януари, 2017, 00:23:44 »
Как да не го пуска? Че ние пролетес, на сбирката, над неговата музика мислехме целият форум да играем!!!
Той Laic така и така два контейнера такива щайги има  :D

Неактивен origo

  • Адронен колайдер
  • *****
  • Публикации: 3509
  • Населено място: София
Re: Странен радиоапарат
« Отговор #12 -: 16 Януари, 2017, 11:40:58 »
То и моето Херцъ Радио е също така запазено като това. Спокойно, кислорода от въздуха няма да му разкаже играта :) Но за включването наистина си трябва предварителна профилактика. Как си го реши Пичага че му няма нищо - утечни кондензатори от хартиените, сухи до разпрашавана електролитни, това са почти сигурни неща. Ако го включва така има шанс да издуха ценни, вероятно още в добро състояние и трудно намираеми лампи. Съветвам премерване на режимите надлежно, след установяване на поне ориентировъчна схема. После с реставрацията вече не знам какъв опит има колегата, и дали ще се справи така че да не си личи че е пипано вътре.

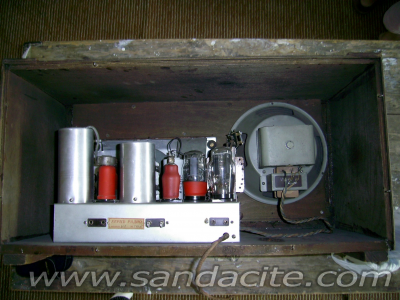

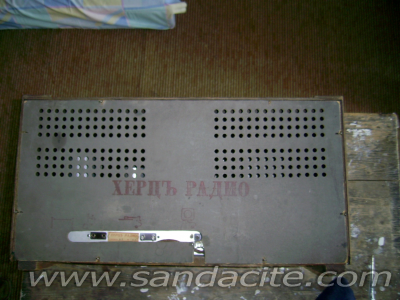

Ето снимки на моя Херцъ:

64973-0  64975-1

64977-2

Вътре в момента грозно се мъдри един работен кондензатор от мотор на мястото на оригиналния филтров електролит, но оригиналния го пазя така че скоро това ще бъде оправено :).

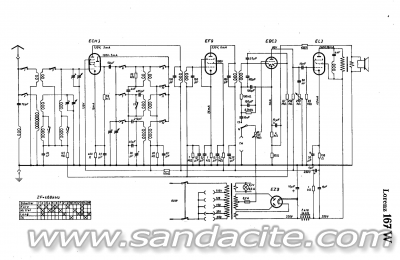

Ето и схемата на един Лоренц който е много подобен по лампов състав с моя Херцъ, та и за твоя лампов състав трябва да поразровиш дали ще се намерят подобни схеми, и после от тях да си подбереш тази която е най-близо до твоята:

64979-3
« Последна редакция: 16 Януари, 2017, 11:51:18 от origo »
Няма нищо по хубаво от старите телевизори, особено за хората които обичат да прекарват свободното си време зад телевизора а не на канапето пред него :) ... и когато вече за нищо не стават пак може да им се намери приложение :D ....

Неактивен Laic

  • Квантов електрон
  • ***
  • Публикации: 155
  • Населено място: Пазарджик
  • Петър Петров
Re: Странен радиоапарат
« Отговор #13 -: 21 Февруари, 2017, 19:34:01 »
... После с реставрацията вече не знам какъв опит има колегата, и дали ще се справи така че да не си личи че е пипано вътре.

Колегата ти, видно и от ника му, няма никакъв опит  :bad:

За сега съм решил само да почистя шасито и кутията, и да го оставя в автентичния му вид - да запазя "целувката", която времето е оставило върху него.

А за сбирката пролетес, ако Габо толкова държи на свирки, мога да се напъна да му осигуря някоя руска ригонда  ;)
