Radio Minerva Vanguard 614

От Валери

Това радио ми бе подарено от колегата dinev66

Minerva Vanguard 614

Minerva Vanguard 614

Изцяло транзисторно е, но не като сегашните разбира се. Произвеждало се е около 1961-62, има една индикаторна лампа ЕМ87. Не забелязах следи от ремонти, колегата Динев каза, че е изпратено от Австрия. Много стабилна направа е.

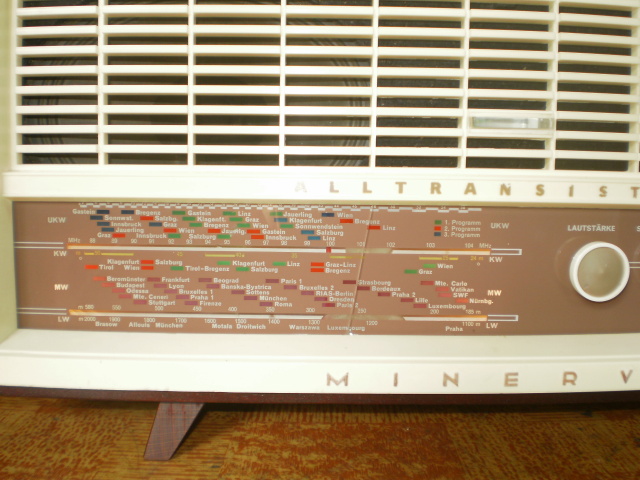

Липсва едно копче и скалата е счупена наполовина. Работи, но има брум и селеновият изправител грее доста, явно някой филтров електролит е окъсил. Някой да има подобно или същото копче? Ще опитам с друг селен или 4 диода грец. Тъй като селена е оригинален на Сименс, ако е е заминал, ще го отворя и вътре ще поставя грец-схемата с диодите.

Minerva Vanguard 614

Minerva Vanguard 614

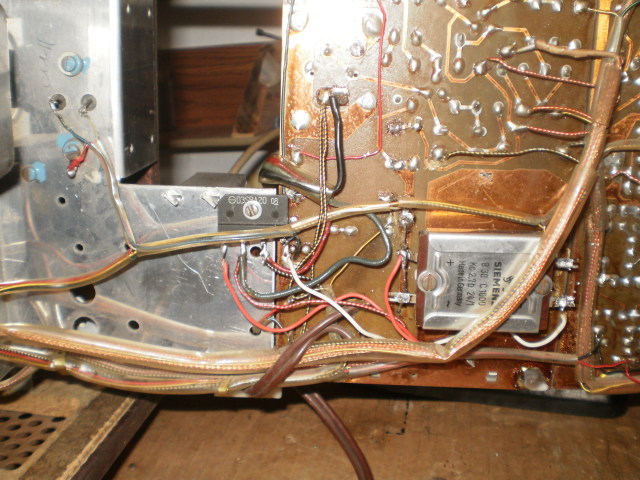

Това е селена 30 Волта, 1000 Милиампера е означено на него (30/1000).

Minerva Vanguard 614

Minerva Vanguard 614

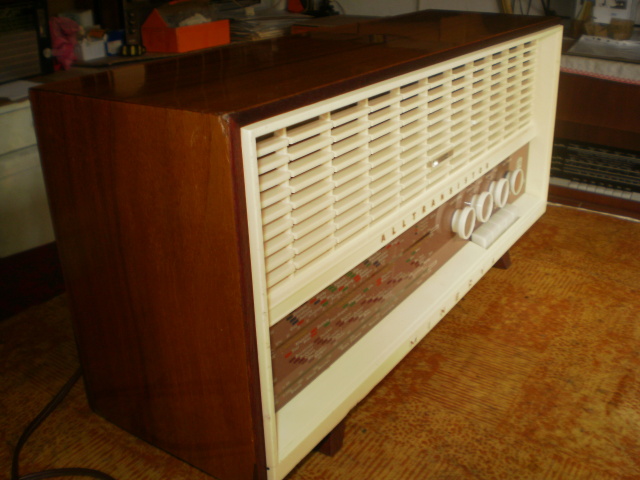

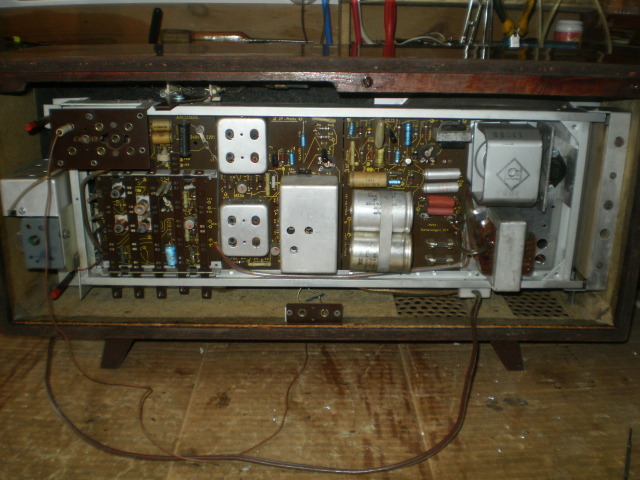

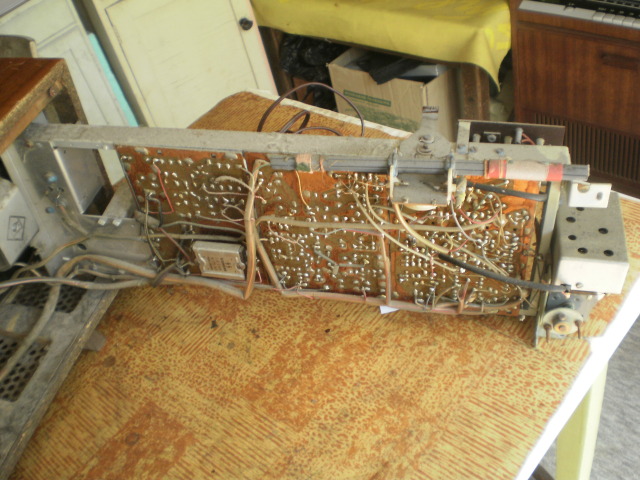

Кутията, скалата и пластмасовата решетка всичко е вече ОК, приспособих и едно копче горе-долу като другите, но електрониката ме тормози нещо. Имаше пробили и изсъхнали кондензатори, сменях и селена с 4 диода. Пак грее, грее много силно и мощния транзистор, нещо не е в ред. До края на седмицата дано го завърша. Крайния транзистор е 2SB83, не са му в норма напреженията както е по схема. Смених селена и 4-5 пробили кондензатора, греенето на новия селен и на захранващият траф понамаля, но транзистора продължава да грее доста. По схема спрямо маса напреженията са Емитер 9.1, а има 10.8, База 8.5, има 10.6, Колектор-1.7 има -0.2 Волта. Явно транзистора има утечка и е за смяна, лошото е че нямам такъв. Напук на всичко това, радиото свири и хваща на УКВ много добре (и на другите обхвати), на кутията му има химизиран печат с дата която не се чете и годината 1962, т.е. половин век :D .

Minerva Vanguard 614

Minerva Vanguard 614

Minerva Vanguard 614

Minerva Vanguard 614

Minerva Vanguard 614

Minerva Vanguard 614

Minerva Vanguard 614

Minerva Vanguard 614

Minerva Vanguard 614

Minerva Vanguard 614

Minerva Vanguard 614

Minerva Vanguard 614

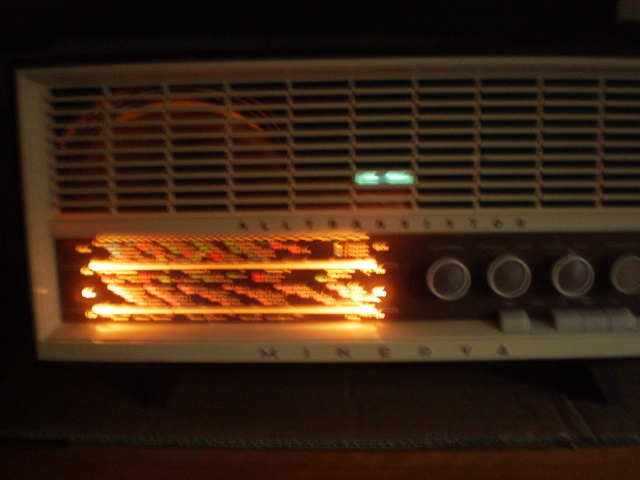

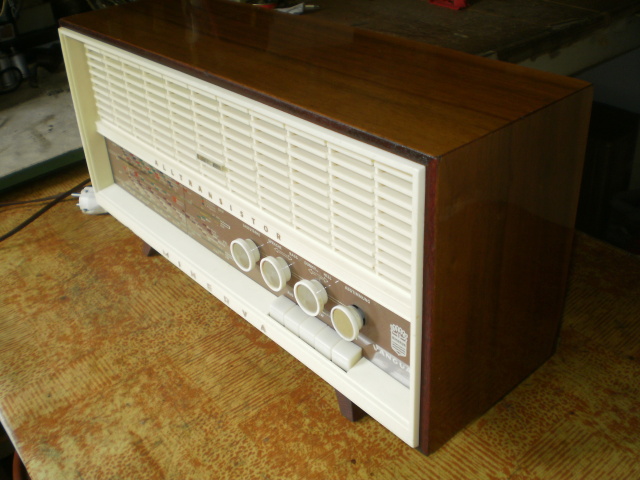

Това е, почти готова е, работи добре на всички обхвати. Смених селена, стария си го оставих на мястото му. Транзистора си грее, но още по-вече грее (пече) захранващият траф. Струва ми се, че и без товар трафа грееше, даже го потопих в лак защото бръмчеше. Бръмченето спря, но греенето остана. Пооправих кутията, запазих оригиналната политура, на места поизкърпих, е имаше си работа. Сложих временно индикаторна ЕМ84, оригиналната е ЕМ87. Толкова за Минервата, ако намеря подходящ транзистор ще опитам, също така и ЕМ87, но когато стане. Страх ме е да работи много за да не изгори трафа, но иначе има много добра акустика, немското си е немско, макар и австрийско :) .
