ФМ планка аналоговая на полную шкалу

[origo]

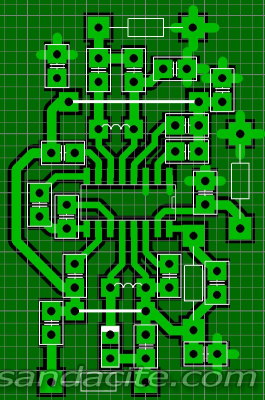

От опита ми с TDA7088 стигнах до следното заключение, което е в сила за тази ИС на 100%. Водещата писта около ИС не е масата а + захранването. Първо направих платката така:

Което се оказа много неработеща идея. Интегралата заради ниската междинна се възбуждаше по канала на НЧУ при усилване над едно определено ниво. Просто изходните проводници към говорителя излъчваха и тя ловеше всичко това по МЧ.

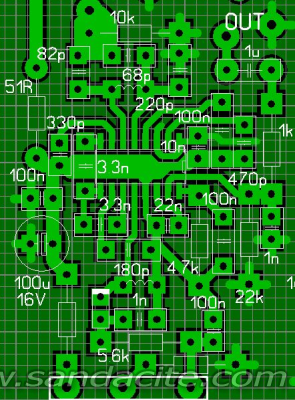

Стигнах до следващия, значително по-успешен вариант, при който + захранване минава под чипа:

Така вече схемата работеше добре. Както се вижда съм добавил и допълнителна филтрация на захранването, както и добра локална стабилизация с TL431. Така платката стана напълно стабилно работеща и използваема. Пробвай да вкараш такова нещо при реализацията.
Поздрави!

[shri]

Виж какво направих с твоя файл. Но ако ориго е прав ще трябва да промениш положението на някои елементи около тедеато. Направих двойнофолирана с маси навсякъде и някои малки промени.

[rolling_heads]

shri, благодаря, но входно изходните точки не трябва да семестят, защото иначе трябва да опъвам жици към планката на вефа, а аз не искам.
намерих снимки на платки с TDA2071, Ще ги разгледам внимателно

[rolling_heads]

Това сътворих.

Исках да избягам от метализираните отвори, защото трудно се сменят елементи, а целта е експериментиране.
Явно няма да ми се размине.

Мился да поръчвам.

[shri]

Оставил си метализацията на цялата платка само от горната страна от долу не. Хубаво щом така ти харесва. Метализацията на отворите също може да се премахне. Да остане само на масите защото от горе е метализирана цялата. Правя го за по-стабилни пътечки. Ако пътечките са с неметализирани отвори, при няколко смени може да се отлепи спойката кръгчето. А така е стабилно. Варианта на ориго е с смд части би било по добре но не е за експерименти и се поят трудно. Аз обичам когато отворите на масите са изцяло метализирани не на секторчета, но това си е въпрос на личен вкус и вероятно за да се поят по лесно.
И да добавя видях една грешка, двата отвора в краищата на платката. Има допуски за отстояние. Така както си направил дупките в ръба на платката няма да стане. Мисля трябва минимум 0,3мм. отстояние от ръба. Пише ги в сайта на китайците.

[rolling_heads]

, че то може ли да се направи металузация само на някой отвори?
Аз си мисля че или всички или никой.

[CVT]

В KiCad може. За тип се избира "NPTH, Mechanical" (Non-Plated Through Hole):

[shri]

Разбира се че може, става елементарно. Първата функция е за метализация долната за правене на маси. Когато платката е метализирана само едностранно кръгчето ще стане само на работната страна. От другата няма да има или ще остане метализацията ако е на цяло. Важното е да се знае, че когато няма метализация един отвор тогава двете му страни се правят по отделно. Можеш от едната страна да сложиш една форма от другата друга, но трябва да се поят и двете страни за да има хубава връзка. Както и да се внимава при фолирана страна да не остане късо с масата.

[CVT]

Дали този софтуер може да направи някои метализирани а други не може да се види от герберите с помощта на Gerv. Метализираните трябва да са в -PTH.drl файловете, докато не-метализирните във -NPTH.drl. При производството на платката метализирането е отделен процес, така че всички дупки пробити преди него ще бъдат метализирани, а тези след това - не.

[shri]

Никой не оспорва възможностите на кит кат софтуера, ние обсъждаме възможностите на спринтлайоут и неговите възможности.

[CVT]

Точно Sprint Layout визирах по-горе в Отговор №38.

[rolling_heads]

в SRINTLEYAUT знам че може.
Въпроса е китайците могат ли да я изработят.

[CVT]

Ако в герберите е отразено както показах по-горе - да. Последната платка която поръчах от JLCPCB има и двата вида отвори. Китайците правят всичко точно както им е зададено.

[HAL2000]

Не бях видял добре темата, и като се зачетох си спомних, за този споделен проект :https://www.pcbway.com/project/shareproject/FM_87_108_Radio_Module_for_old_USSR_radios_pcb.html

ако може да помогне ще е ок.

[rolling_heads]

Не сподлен този проект

DMITRY SHCHERBINA иска пари, а интеграла който ползва за УКВ TEA5710 е скъп, радък и иска много части покрай него.
