И още един Правец 8М с проблеми

[digi2577]

Здравейте на всички! Наскоро се сдобих с един Правец 8М, който купих на сляпо през OLX. За съжаление се оказа с проблеми.

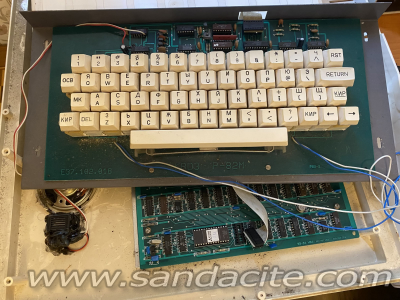

Някой се е упражнявал с тази машина преди. До високоговорителя има допълнително поставен някакъв друг (или поне нещо, което издава звук), който беше свързан към пинове от чипове на клавиатурата. Този вторият издава един писклив звук при включване. За сега съм го разпоил и нямам намерение да го връщам докато не разбера защо е това.

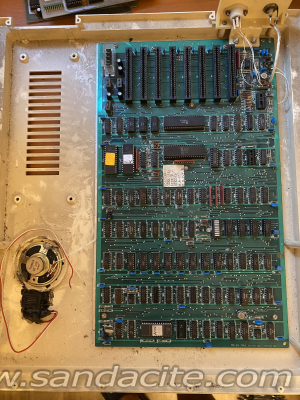

Проблемите са поне два. Единият е картината, а другият - не тръгва по обичайния начин. Ето снимка на дънната платка:



Вижда се, че липсва чипът DF13. И ето как изглежда след включване:

Благодарение на друга тема тук видях, че липсващият чип е 74LS259. Днес го купих и поставих и има много лек напредък Сега нещата изглеждат така:

Синхронизацията на образа е все така проблемна, но се вижда промпт! Обаче защо има @ преди промпта...

Мониторът и захранването са наред. Пробвах ги с работещ Правец 8C и си работят нормално. Също така почистих пиновете на всички чипове на цокъл без процесорите и ROM-овете.

Моля ви за помощ да оправя поне синхорнизацията на видеото, защото никак ме няма в тази част. Разбира се ще се радвам и на съвети за подкарване на самия компютър.

[Gabo]

Клиповете ти не се виждат, тъй като си ги споделил с определени права.
“Видеоклипът не е налице
Този видеоклип е частен."
Направи го със статус "СКРИТ", тогава ще се вижда само ако отворят линка от тази тема.
Виж също така в другите теми за Правец 8М дали ключетата на дъното са точно в едно и също положение всички (както е на снимката), че не ми се рови пак да гледам.

[digi2577]

Мерси за бележката, Габо! Видеата са оправени. Гледах другите теми за 8М, но единственото, което намерих, е кой е липсващият чип. В една тема се споменаваше за сменен чип за оправяне на синхронизацията, но проблемът изглежда да е различен.

[Gabo]

Паметите гледам са запоени, но както е казвано нееднократно - провери за лоши спойки по дъното (не само паметите).
Освен това, щом е поено по куплунга на клавиатурата, премери пак дали всички крачета дават контакт когато е пъхнат куплунга.

[digi2577]

Паметите не са запоени - на цокли са. Може би не се вижда добре на снимката.

От вчера има развитие. Подменени са схемите DD11-DD14 (74LS161). Една от тях беше дефектна. И сега вече има промпт, на който мога да пиша:

Все още има проблеми за решаване както е видно от видеото. Още не изписва ПРАВЕЦ и има колона от @. И нещо бяга по целия екран. Освен това установих, че има неработещ клавиш на клавиатурата. Вероятно има и лоши спойки някъде.

[shri]

Пробвай с друга клавиатура за която си сигурен че работи. Или сложи тази на друг Правец. Щом не изписва Правец , може би е добре да се проверят Епромите както е писал Габо. За да не извърта програмата или рам или Епром. Може някой от чиповете на рамта да е дефектен. Провери всички клавиши за късо” залепнала ридампула.

[digi2577]

Имам Правец 8А и 8C. Техните клавиатури подходящи ли са за 8М?

[nova600]

От 8Ц клавиатурата не става, за 8А не съм сигурен. 8М зарежда и без клавиатура (изписва ПРАВЕЦ и се показва мигащото квадратче.

[digi2577]

Клавиатурата вече е наред, поне така изглежда Няма разлика на екрана дали е включена или не. Когаот е включена мога да пиша. Имаше два проблема при нея. Единият беше лоша спойка при бутон H, а другият - при бутон ^ нещо правеше постоянно контакт. Нчкакси успях да го оправя с въздух под налягане, силиконов спрей и достатъчно почуквания. Дано да издъжи по-дълго.

[digi2577]

Явно ридампулата на бутона ^ залепна окончателно Радостта ми за клавиатурата беше кратка.

[lz2xl]

Ще я смениш,не е трудно.

[joro]

Проблема може да е в буфера където  се записва
натиснатия бутон мислия че беше от тип  74374

[digi2577]

В бутона е - замерих го с мултицета. Контакт има постоянно. А рид ампулата лесно ли се намира? Каква е точно?

[lz2xl]

Има целия бутон в Pepina 69 ст. бройката.
http://pepina.org/elementi.php?redx=200&c=42&grup=9&t=

[digi2577]

Чудесно! Благодаря!
