Стопен компонент в Правец 8C

Започната от 80colcard, 01 Септември, 2022, 18:36:55

« назад - напред »

80colcard

Благодаря за съвета, ще взема тия дни, какъвто препоръчваш и ще видим как ще се държи компютъра.

80colcard

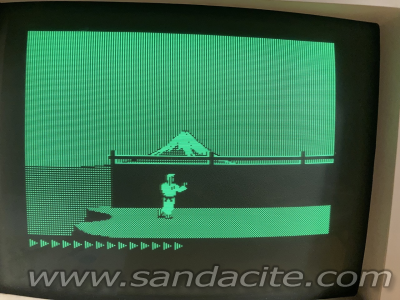

Смених цокъла с този, който ми препоръча и воала :) Играта е пусната от Продос ром карта. Има някакъв проблем с бутването от флопи, обаче. За D1 закачих ФлопиЕму, но с PR#6, вместо да пусне от флопито, ми влиза в режим 80 колони, все едно съм написал PR#3 и не буутва.

Флопи интерфейса сякаш работи. Сложих в слот 7 SoftSP картата на The Hungry, а ФлопиЕму-то сложих в режим Смартпорт, за да мога да пусна TotalReplay. При PR#7 почва да зарежда от флопи интерфейса но е нестабилно. Един път стига до картинката на ТоталРеплей и забива, друг път изобщо не стига до нея. На крана на флопиЕму-то се изписва някаква checksum грешка в хексове.

Някакви идеи какво може да причинява горните симптоми?

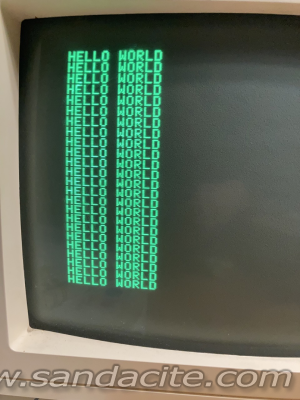

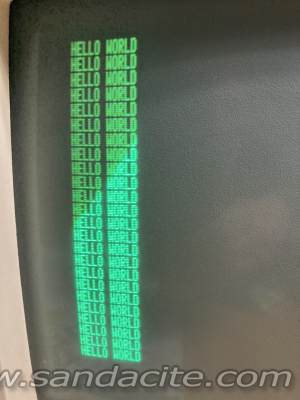

166663-1166665-2166667-3

CVT

Сложи ProDOS картата в слот 5, а SoftSP картата в слот 4. По този начин компютъра би трябвало да се ботне от слот 5. След като се зареди Bitsy Bye, натисни "4" и би трябвало да видиш файловете на Total Replay. Стартирай LAUNCHER.SYSTEM и виж какво ще стане.

80colcard

Направих както каза, но резултатът е горе-долу същият. Понякога се вижда файловата система, понякога не:

166690-1166692-2

Когато се вижда и пусна Лончъра, понякога излиза чист начален екран (работещ), понякога с артефакти (забил)

166694-3166696-4

Само веднъж успях да пусна една игра. А на екрана на флопи ему-то понякога излиза това:

166698-5166700-6

CVT

#49
Знам че имаш и работещ Правец 8М. Има ли някакви проблеми със същата комбинация при него? Ако няма, най-вероятно този 8C има проблем с паметта или някой друг чип не прави добър контакт. Виж дали ще успееш да пуснеш тази програма: http://www.ivanhogan.com/kfest/MemUtil/

80colcard

Да, на 8М-а няма никакви грижи, всичко си работи без проблем там. И аз си мислех дали няма някой рам чип заминал. Ще тествам с тази програма.

80colcard

Успях да пусна програмата с флопи контролера на 8М-а на слот 5.
Дава ми, че има проблемен бит в основната памет, до 48к. Имаш ли прадстава по адреса, кой от чиповете може да е?

166702-1

CVT

#52
До колкото разбрах адресите започват от D62 и вървят нагоре, като всеки чип е по 8К. Така че 0x9AF2 = 39666, което означава че проблема е в петия чип (D52).

CVT

Колегата -JonnS- преди малко ми се обади да обясни точно как са разположени чиповете и според него проблема е или втория чип (D60) или седмия (D47) в зависимост дали това -6------ започва от най-високия бит или най-ниския. Това е така, защото организацията на тези чипове е 64К по 1 бит. Не съм 100% сигурен, но мисля че е прав.

80colcard

Аз изгледах цялото видео на човека, който е направил програмката.
Там той обясни че в това най-отдолу:

С: -6------

цифрата всъщност е номера на чипа, като броенето започва от 0. Значи май логично да е 7-мия.Не го споменах защото си мислех че разположението на паметите сравнение с Apple 2 може да е по-различно.

В момента имам ТМС4164-15NL и MN4164P-15А, мога ли някой от тези да ползвам за заместител? Също четох някъде (не знам дали е вярно), че за проба ако сложа отгоре здравата памет върху дефектната, може да тръгне така. Естествено ако стане, сменям на цокъл после.

CVT

Стават и двете. Пиги-бакинга обаче крие други рискове и не е за предпочитане.

80colcard

Благодаря. Ще видя как да го направя и пак ще пиша. Надявам се да е последният проблем :)

80colcard

Последен пост в тази тема  :D

След съветите на CVT, замених проблемният чип памет и програмата минава без грешки. Въпреки това обаче, проблемът с флопито остана. Изчетох цялото ръководство на правец 8C и на стр. 22 и стр. 23 видях, че подпрограмата за интерфейса на флопито се чете от схема D38. Разгледах по подробно платката и видях 3 студени спойки на сокета ... ОТНОВО. Смених го и флопи интерфейса тръгна. Общо взето поуката от целият този проект е, че на този компютър всичките проблеми са в старите сокети.

Останаха проблема с изгорялото захранване https://www.sandacite.com/forum/index.php?topic=17777.0  (взех на заем работещо да довърша диагностиката само). Ако някой има схема, моля да пусне отговор в другата тема.

CVT

Виж тази тема в Applefritter относно какво импулсно захранване можеш да пъхнеш в тази кутия, ако не държиш толкова на автентичността: цък!

Има ги в Алито, излиза около 50 лв. с доставката: https://www.aliexpress.com/item/1005005329767339.html

hris

#59
https://bazar.bg/obiava-35023498/kompyutaren-zahranvasht-blok-antika-za-pravets-8-za-vazstanoviavashti-kompyutri
Изпрати съобщение Цена: 50 лв Обявената цена при лично предаване и не подлежи на договаряне моля не ми звънете на мобилния телефон 0885 029 087

80colcard, не мога да ви разбера искате помощ, а дори не сте качили добри, хубави и качествени макро снимки на платката от двете и страни - отгоре и отдолу. Е как да стане, освен да си купя тоя блок 50лв. за да го разкостя и да ви пратя в темата схемата. Достатъчно трудно е да се прави схема по снимка от платка само, много по-лесно е като платката ти е под ръка. А то докато правиш схемата и се намира кои елементи са изгорели нали всичко се мери и проверява вади слага и по няколко пъти ако се налага за да направиш схемата, а после сигурно ще искате и напреженията в контролни точки при работеща схема да се означат на схемата, за да може да се измерят с мултицет при проверка, ремонт.
