Съвременна дънна платка за Правец 8Д

Започната от freesofia, 27 Ноември, 2022, 13:17:26

« назад - напред »

freesofia

Здравейте.

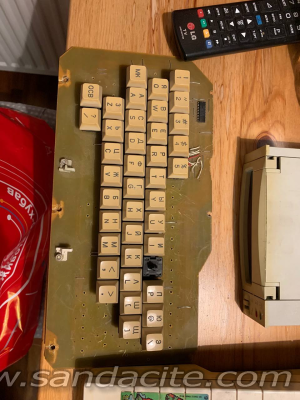

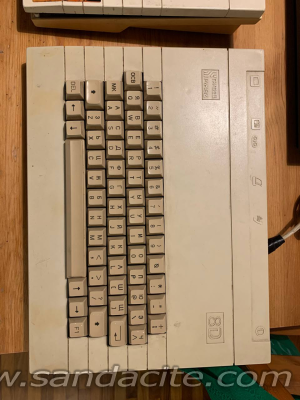

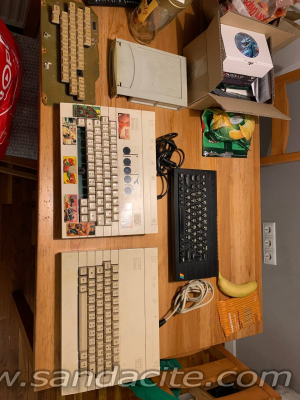

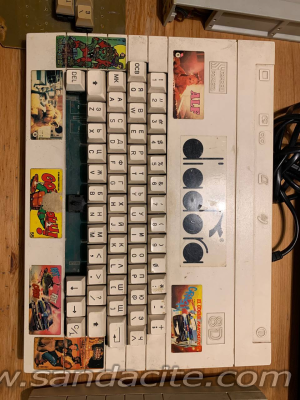

Понеже се сдобих с 2 броя Правец 8Д + една полу-цяла клавиатура за тях, искам да задам следния ламерски въпрос!  :flag_of_truce:

Не открих никъде инфо, някой да е правил "клон" на дънната платка за Правец 8Д или поне да има някъде проект, за "отпечатване" със съвременни материали на такава!?

Гледам дънните платки на 2-те машинки и ме е страх да ги пипна с поялника за да подменя това/онова по тях. Кондензатрори, да сложа цокълчета и други дребни доработки.
Всички знаем качеството на печатните платки за Правец 8х.
Та ако някой знае нещо по въпроса - ще се радвам да сподели!

Благодаря предварително за което.

162869-1
162871-2
162873-3
162875-4

freesofia

Малко ъпдейт на темата! :)

Мерси на @Help4o че ме светна за платката! :)

Ето снимка от Телеграм канала която сподели с нас...

162879-1

hris

184537-1184539-2
* Pravetz8D-P5-88-Kicad8.0.6.rar (494.97 КБ - свалено 98 пъти.)
С благодарност към -JonnS- и mvnaudio.

mvnaudio

Платката която съм сканирал за колегите има грешка от към страна спойки.
Открих я в последствие при свалянето на схемата.
Вероятно за това е останала при мен толкова години.
В проекта на колегата -JonnS- е корегирана.

hris

ORIC-1 версия 4 //снимки от фейсбук//
184900-1184902-2
