Дефектен Fluke T6-600

[digi2577]

Здравейте на всички! Един приятел ми даде неговия Fluke T6-600, който се развалил докато го ползвал, с молба ако мога да го оправя.



За съжаление не намирам принципната му схема и до колкото разбирам от Fluke не пускат такива. Надявах се да е някой окъсил кондензатор, но не е. Няма абсолютно никаква консумация. Та започнах да меря и установих следното.

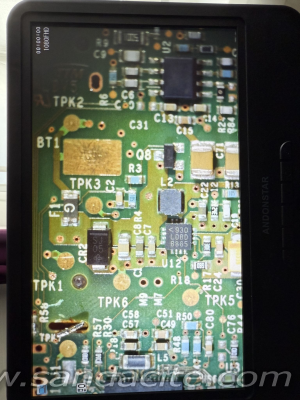

3V се подават на конектора BT1 (горе вляво). От там отиват в две посоки - нагоре в TPK2 и надолу към предпазителя F1. При TPK2 сякаш няма преминаване от другата страна и е само контролна точка. Долу след F1 отива в едно от крачетата на U12 както и към L2 и към Q8. L2 е свързан от другата си страна с друго краче на U12. С осцилоскопа меря 3 волта само на двете свързани крачета на U12. На всички останали е мъртвило.

С Q8 съм озадачен. Маркировката му е J1, което е Power MOSFET 200 mA, 50 N−Channel SOT−23. 3V отиват на самото краче до маркировката Q8. До колкото виждам тънката писта, която идва от R3 трябва да е сигналът за отпушването на транзистора. Но там е 0V както и на последното краче. Нарочно не казвам сорс, дрейн и гейт понеже като гледам документацията на транзистора и кое краче какво е излиза, че там където си мисля, че е гейтът всъщност е сорсът.

Въпросът ми е дали U12 не е драйвер на захранването и дали той не трябва да контролира Q8. Ако на всичките му изводи освен на тези, на които се подават директно 3V, няма нищо мога ли да заключа, че е за смяна? Между другото, не мога да намеря по маркировката му какъв е този чип.

[mbg]

U12 е нещо на Linear Technology (LT/LTC...), хвърлих един бърз поглед на каквото успях да филтрирам в маузър - не намерих чип с точно тази маркировка (LDBD e маркировката). Наличието на индуктивност подсказва, че е импулсен (ШИМ) контролер, най-вероятно със вграден ключов транзистор вътре. Ако Q8 e биполярен или мосфет, извода отляво трябва да е колектор или дрейн... ще разбереш ако го свалиш да го измериш.

И преди всичко, разглоби ли го да огледаш дали превключвателя е здрав?

[digi2577]

До сега съм го разглобявал три пъти и превключвателят изглежда наред, но не не съм проверявал дали наистина затваря или прекъсва веригите, които трябва. Не съм сигурен и дали екранът е наред.

Междувременно попаднах на това в AliExpress: https://ko.aliexpress.com/item/1005007504665599.html . Изглежда, че този чип все пак се намира - LTC3537EUD QFN16, накратко LDBD.

[mbg]

За 100% истински - https://eu.mouser.com/ProductDetail/Analog-Devices/LTC3537EUDPBF?qs=hVkxg5c3xu%252BpGCgjFsEZCA%3D%3D

тези внасят от там с минимално оскъпяване (около 5% ако не се лъжа) и евентуално един Еконт ще платиш. https://www.mausel.eu/?lang=bg

Но нищо не ти пречи да свалиш чипа, да сментеш резисторите от ОВ какво изходно напрежение дават и да го подадеш там от лабораторното захранване за да си сигурен, че е този чип. Самият чип прави 2 захранвания, сметките са на 9та страница https://eu.mouser.com/datasheet/2/609/3537fd-2954712.pdf

[digi2577]

Подадох му 3V на изхода на U12 (крачета 12 и 13) и екранът светна:



Май наистина U12 е за смяна.

[mbg]

U12 дава 2 напрежения - има ШИМ регулатор, който работи от 0,6 волта ако не се лъжа (пише в документа) и един LDO регулатор, т.е. трябват 2 напрежения. Ако ги подадеш и 2те напрежения и дефекта е в интегралката, трябва да работи. Иначе има и 2 ENABLE входа, които трябва да са активни, за да тръгне интегралката - провери и там какво има.

[digi2577]

Да, добра забележка за ENBST и ENLDO входовете - там беше ниско нивото. Ще им пусна високо ниво да видим дали ще тръгне.

[digi2577]

Значи пуснах високо ниво на enable входовете, но на изходите е все така мъртвило. Те са свързани заедно и ги проследих - отиват до един от пиновете на процесора през един резистор. Не успях да намеря обаче от друго място къде може да се подаде високо ниво. В крайна сметка процесорът няма да го подаде преди на него да му е подадено напрежение. Обаче ако подам 3 волта на пинове 12 и 13 на U12 мултицетът си тръгва нормално само дето показва икона за празна батерия, вероятно защото не подавам 3.3 волта. Та малко съм в шах дали наистина U12 е дефектен. Изглежда ми на такъв, защото му подавам високо ниво на enable входовете и не изкарва изходни напрежения, но може и да пропускам нещо.

[NKK]

Едно напомняне само - това "пускане" на високо ниво ако не е направено както трябва може да опука пина на микроконтролера. И провери какво излиза на същият този пин като подадеш външно захранване на уреда.

[vladimirstanoev]

мултицетът си тръгва нормално само дето показва икона за празна батерия

Батерията се следи от 2 пин на същия чип, а на 16 пин подава информация към процесора дали е ОК.
Иконата би трябвало да изчезне, ако смениш потенциала на 16 пин:

LBI (Pin 2): Low-Battery Comparator Non-Inverting Input.
(Comparator enabled with ENBST or ENLDO)
LBO (Pin 16): Low-Battery Comparator Output. (OpenDrain)

[digi2577]

Едно напомняне само - това "пускане" на високо ниво ако не е направено както трябва може да опука пина на микроконтролера. И провери какво излиза на същият този пин като подадеш външно захранване на уреда.

Не съм го съсипал, защото като подам 3V на VOUTB от пина на микроконтролера идва високо ниво - малко под 3V.

[digi2577]

Платката е многослойна и проследяването на пистите доста трудно. Няма и принципна схема.

Не мога да разбера какво праща enable сигнала докато процесорът заработи и вдигне enable сигнала от себе си.

Моят приятел ми каза, че мултицетът е бил изтърван в морето. След като го е извадил го е отворил и подсушил. Твърди, че вода вътре не била проникнала. Подсушил каквото може и го сглобил и мултицетът заработил. Но скоро след това изгаснал.

[vladimirstanoev]

Не мога да разбера какво праща сигнала докато процесорът заработи и вдигне enable сигнала от себе си.

Според мен само си губиш времето с толкова размишления.
Първи пин на чипа не е enable, а превключва двата режима на работа, нещо като стенбай и работен режим:

MODE (Pin 1): Logic Controlled Input for the Auto-Burst Mode Feature.
 MODE = High: PWM operation with Burst Mode Operation
 MODE = Low: PWM operation only

16-ти пин е open drain и трябва да има външно съпротивление към 3-те волта.
Предполагам че като свалиш чипа, нивото ще стане високо и ще изчезне иконата, която те притеснява.
