ТВ модулатор за ПРАВЕЦ 8Д

[hris]

Здравейте любители на Правец 8Д. Тук искам да ви попитам подробности за TV модулатора на Правец 8Д.

Има ли размери на кутията от желязо + данни за ламарината достатъчно за изработка.

Схема и гербер файл на печатната платка, за да може да се повтори схемата с цел клониране.

На кой ТВ канал работи?

И защо не са добавили звук през говорителя на телевизора, а са сложили малък високоговорител в самия Правец 8Д.

Ако може Някой да свали схемата от снимките който прикачи iss.

[iss]

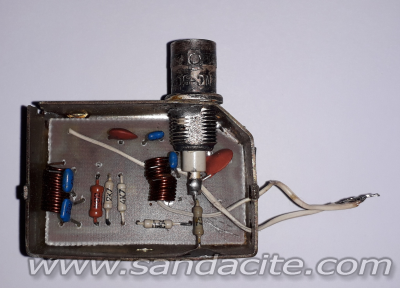

Ето още една снимка на горния модулатор, която дава още малко информация.


За съжание това е всичко, което имам. Тенекиите са заминали отдавна...
Платката от снимките ми е на тезгяха, размери мога да дам. Не съм сигурен, че има много смисъл за сваляне на схемата - от това което сега виждам, че изкарва модулаторът на Орик въобще не може да се сравнява със спомена от "едно време" на ТВ Електрон. Копиране на платката пък е съвсем безсмислено - такъв връх не се постига лесно.
