Ремонт на часовник Электроника 7-21-01

[Грет]

Наскоро ми попадна часовник Электроника 7-21-01 в добро състояние, но с липсващи бутони.
Или по-скоро липсваха пластините на бутоните. За незапознатите, в много от часовниците Электроника, и не само, са използвани не тактилни, а пластинни бутони. Няма да изброявам недостатъците им, но явно на някой са трябвали пластините на моя часовник.

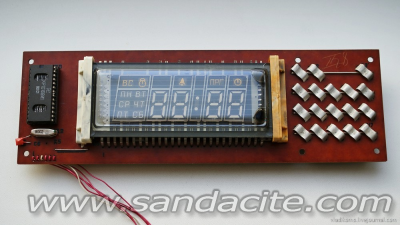

Ето как изглежда оригиналната "клавиатура" на Электроника 7-21-01:

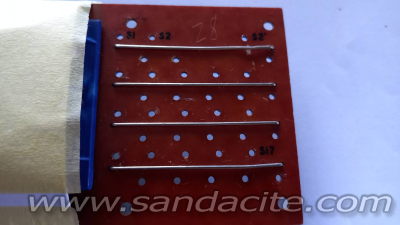

Моята изглеждаше така:

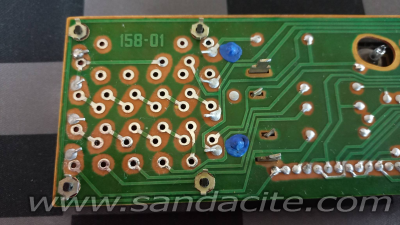

И от страна спойки:


Първоначално исках да възстановя пластините, но не се получи и затова реших да сложа тактилни микробутони. Използвах възможно най-малкия размер, защото мястото под пластмасовите "бутони" е едва 1.5мм, а не исках да ги скъсявам. Кой знае, някой ден може да намеря оригинални пластини. За да поставя бутоните под пластмасовите актуатори, се наложи да модифицирам хоризонталните проводници. В допълнение фрезовах пъпките, за да не се разместват петите на актуаторите.

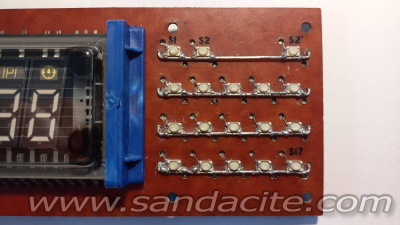

И резултатът е следния:

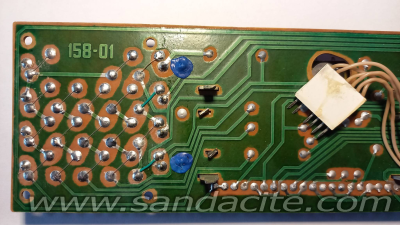

Понеже оригиналните пластини са и част от вертикалите на матрицата, трябваше да възстановя веригите:


След смяна на електролитните кондензатори в захранващия модул, часовникът възкръсна.
Всички бутони работят и при всяко натискане се усеща модерно, и отчетливо цък-цък.


И накрая, но не по значение, трябваше да възстановя "пищялката", понеже и тя липсваше. Както в много настолни часовници Электроника, така и в този се използва звуков преобразувател ЗП-1. Имах един счупен, на който едната керамична плоча се беше разтрошила. На нейно място вложих нова пиезо-пластина 32мм с подходяща резонансна честота (1-3kHz). Пропуснах да й направя снимки, но външно не се различава от оригинала.

Една от характерните и редки особености на този, и сродните модели (7-21-Х) е използването на двуцветен вакуумно-луминисцентен индикатор.
Просто красота!

[petarkolev]

Супер. Заслужавало си е труда. Браво.

[Pichaga933]

Добър ремонт. А точен ли е?

Какъв е втория цвят ?

[Грет]

Точен е, даже бих казал много точен!
Отклонението е + 2-3с за седмица, при номинал в паспорта ± 1с за денонощие.
При това с оригиналния кварцов резонатор и товарни кондензатори!
Не знам, дали някой преди мен го е регулирал или е със заводската настройка.
Понеже е много запазен и почти без следи от употреба, като изключим "донорството", по-скоро клоня към второто. Затова и не съм го пипал.

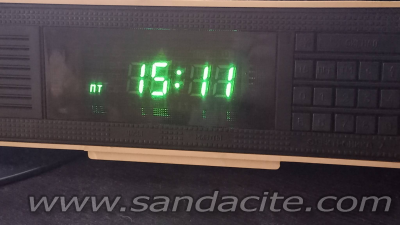

Вторият цвят е нюанс на червеното. На снимката по-долу изглежда бледо, предполагам заради експозицията, но на живо е доста по-наситено и се откроява много приятно. Показан е режим на обратно броене (таймер) с включен будилник. Освен това, символът за Неделя (ВС) също е в червено, докато останалите дни от седмицата са в основния зелен цвят (вижда се на последната снимка по-горе). Има още два цветни символи - икона за будилник и ПРГ. Появяват се съответно при настройка на будилника и програмиране на таймерите - има цели 16 програми/аларми!!!
