Кварцови резонатори ЗЕПЕ

[Грет]

Прав сте, вероятно има и други грешки.
Поради това да се гледа критично на цялата предложена по-горе информация.
За което моля за извинение.
Моля модератор да постави предупреждение над списъка, за евентуално невярно съдържание, за да спестим нечие заблуждение. Или да премахне списъка изцяло. Благодаря.

Надявам се, все пак да се намери някаква информация.
Какъв е източникът на данните, които си цитирал (тук всички сме на ти)?
Сега, като се замисля, може би и в СССР да са имали ЗЕПЕ, съкращението може да е и от руски, и това да са техни произведения. Но от друга страна, не съм попадал на съветски елементи обозначени с латински букви. Както се казва в един любим филм, тайнствено е като в мансуба! ;о)

[Грет]

Ето още един пример за ръчен часовник с кварц на ЗЕПЕ.
Този път става дума за български Buletronic 10.
Спекулирам със съкращението, но според мен ИМЕ идва от Институт по Микро-Електроника. Ако някой знае, да каже.
Нямам предположение какво означава НЕГ 00.

[FAMICOM_87]

В Танко-2 трябва да отидеш на място. Все още имат стари запаси, но трябва да се провери в магазина. Преди време, 3-4 години, а може и повече, при тях намерих пълен комплект схеми за дъното на Правец-16. Но какво е останало, не мога да кажа.

Защо не ги публикуваш тия схеми

[Грет]

Защо не ги публикуваш тия схеми

8237
8253
8255
8259
8284

Останалото са процесора и комбинационната логика. Но те не са интересни, така да се каже ;о)

[Грет]

Бих искал да повдигна темата с надеждата, че някой има поне малко информация по нея.

[Грет]

Еврика!
Случайно ми попадна книгата "Цифрови електронни часовници" на Д.Боршуков и Ч.Богоев, Държавно издателство "Техника", 1982. На стр. 44 открих таблица 3.1 със спецификациите на български кварцове за часовници. Както става ясно там, 524 е номер на спецификация на кварц, чийто толеранс е 40 х 10^-6, с честота на сериен резонанс съответно 32762.85 Hz при С_т=0 и 32766.69 Hz при С_т=20pF. С_т е товарния капацитет на кварца.
Странното в случая е, че никъде в мрежата не се открива подобна информация. Сякаш нещата по темата не са съществували...

[малкия]

Книгата "Цифрови електронни часовници" на Д.Боршуков и Ч.Богоев, Държавно издателство "Техника", 1982 г. в DJVU

На стр. 80 е дадена схемата на българския цифров часовник „Правец М10“.
От 105 стр. са български MOS интегрални схеми за ел. часовници, и българските „Хронос“ от 111 с.

За съжаление не видях нищо за "Булетроник", мисля че производството им е от 1982 г.

[Грет]

На стр. 80 е дадена схемата на българския цифров часовник „Правец М10“.

Това не е часовникът Правец М10, а модулът на Buletronic M10, който е правен в Приборостроителен завод - гр. Правец. Наскоро съживих такъв. Тогава не намерих подобна информация и беше на сляпо, защото въпреки всички тестове не можех да съм сигурен, че индикаторът работи. Но важното е, че тръгна.

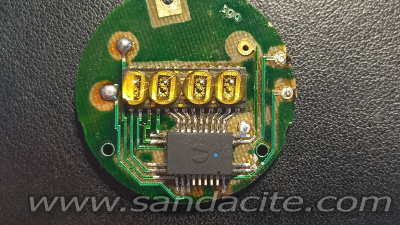

По-горе в темата съм качил снимка на платката от страната на батериите, за да покажа кварца. Ето как изглежда от страната на чипа и индикатора:



Същата като на фиг. 5.23 / стр. 81 от спомената книга, само че обърната. Между другото на няколко места номерът на чипа е сгрешен. Само под снимката е верен - АС5962. Ако някой се интересува за ремонта на моя М10, ще кача снимки в отделна тема.
Мисля си, но това е само предположение, че нашите са черпили вдъхновение от серията часовници ТI-500 на Теxas Instruments. ;o)

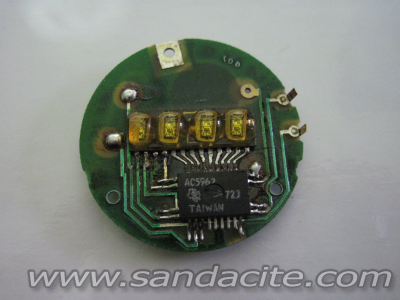

Ето и снимка на модул с оригинална схема на Texas Instruments.



И на двете емблемата на чипа е еднаква, Pac-Man ;о), но на едната липсва сигнатурата.

В Chasove.com тук и тук има информация за тези часовници.

А в часовниците "Правец" са слагали готови модули на Tissot. Яко, нали ;о)

[Грет]

Мисля си, но това е само предположение, че нашите са черпили вдъхновение от серията часовници ТI-500 на Теxas Instruments. ;o)

Поправка, вече не предполагам, а знам. Нашите са си признали на стр. 78 в цитираната по-горе книга.

[lager]

Имам книгата, корпус от часовника и работещ индикатор. Другите дреболии са забутани някъде.

[малкия]

...Ако някой се интересува за ремонта на моя М10, ще кача снимки в отделна тема...

Тук няма тема за часовник "Buletronic", давай подробности. Ще е полезно.

[малкия]

...Спекулирам със съкращението, но според мен ИМЕ идва от Институт по Микро-Електроника. Ако някой знае, да каже.
Нямам предположение какво означава НЕГ 00.

Институт по Микроелектроника - София от 1967 г.
Означения на тяхната продукция (може да има и други):

[малкия]

Завод за електронни преобразувателни елементи
