Схема на стабилизирано захранване 12V, 10A

[pansim]

Относително е всичко
43лв не е малко за 12.5А....при условие че може в "чекмеджето" да имаш повечето части
Или направо една преработка на АТХ...10А при 12 волта не са проблем. Само трябва да се преработи обратната връзка, да следи само 12 волта с цел стабилност.

[radio-hobi]

Моето е точно същото като на снимката  и е 10 [A] , няма вентилатор .
Купувал съм го от Илиянци преди повече от 6 месеца .
А такова 30 [A] то вече е с вентилатор използваме в радиоклуба в Техническия за захранване на icom ic 706  и също се представя страхотно .

[mitakag]

Благодаря, ценна информация!

[origo]

Ето и обещаните схеми на линейно захранване. Схемата има следните параметри:
Ефективната стойност на изходното напрежение на трансформатора под номиналния товар трябва да бъде 14 волта.
Изходно напрежение 12.5V с 13 волтов ценеров диод.
Номинален изходен ток 10A.
Диапазон на мрежовото напрежение при който стабилизатора е в режим: 190 до 250V
Ефективност на стабилизатора без отчитане на загубите в мрежовия трансформатор и мостовия изправител при номинално мрежово напрежение 220V: 55%
Коефициент на потискане на входните пулсации: 50dB.
Изходни пулсации: 2mV.
Изходно диференциално съпротивление: около 5 милиома. Или изходното напрежение кляка с около 40 миливолта при промяна на товарния ток с 9A.

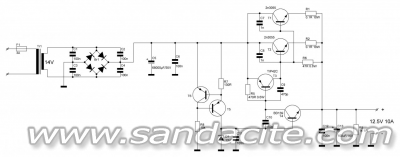

Схема на стабилизатора без ограничение на изходния ток:

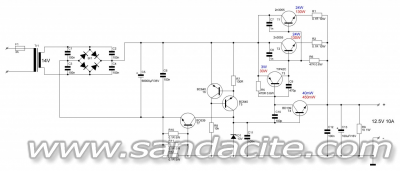

Тъй като самото ограничение по ток не усложнява кой знае колко схемата, а спестява доста активни елементи при едно евентуално късо съединение било то за части от секундата, прилагам и принципна схема на стабилизатора с ограничение на изходния ток на 19 ампера. Ограничителя на тока не се отразява на нито един от параметрите на стабилизатора, само малко загуби в резисторите по 0.1 ома свързани паралелно:

Стойността на тока на късо съединение може да се променя чрез промяна на съпротивлението  база-емитер на T7. На схемата съм написал стойността за разсейвана мощност на отделните транзистори със синьо в нормален работен режим при изходен ток 10 ампера и номинално мрежово напрежение 220 волта, а с червено в режим на късо съединение в изхода и отново номинално мрежово напрежение 220 волта. Това с цел да се предвидят адекватни радиатори. Забележка: При късо съединение тока се ограничава на 19 ампера но цялото захранващо напрежение пада върху регулиращит транзистори. Както се вижда от схемата разсейваната мощност се увеличава над 5 пъти, при това в режим на късо съединение стабилизатора бързо ще прегрее и ще изгори, но ще спаси транзисторите при късо съединение траещо до 1 - 2 секунди. И още при специално в случая посочените 2n3055 режима с 14 волта пад на напрежение и ток 19 ампера излиза извън областта на безопасна работа на транзистора и вероятно ще настъпи вторичен пробив. Затова е добре защитата по ток да се направи така че тока да спада след превишаване на определена стойност т.е. тока на късо да е по-малък от максималния работен ток. тогава ще се спести и проблема с прегряването и проблема с вторичния пробив, но схемата се усложнява и става неизгодно да се прави с транзистори. Отворен съм за въпроси, дискусии и модификации по схемата. Успех и дано съм бил полезен.

[mitakag]

origo, благодарско!

[mitakag]

origo, благодарско!

http://vikiwat.com/zahranvasch-blok-12v-10a-120w-s-120-12.html

[vangelis]

 Едно изпитано схемно решение с полеви транзистор. В случая с ползване на IRF540,с миниатюрно радиаторче до 2 А.При използване на 1бр. IRFZ48, като регулиращ спокойно можеш да го натовариш до 10 А. Радиаторче ,от АТХ, лятите, които се намират в повечето добри захранвания. Ако ти се иска по-голям ток слагаш 2бр IRFZ48,на радиаторите има място дори за 3бр.

[mitakag]

Импулсните захранвания са хубаво нещо, но ми се искаше, в тон с форума, да реализирам захранването по традиционния начин с траф, грец и стабилизатор. Ще пиша за резултата.

[vangelis]

За УКВ не фатално ползването на импулсно захранване!Виж за КВ си трябва много читаво импулсно,та да не хвърля бози на всеки килохерц.Ако все пак държиш на линейно захранване мога да ти предложа също изпитан вариант до 35 А. Има напреженова защита,която е с реле и достатъчно надеждна!Разбира се проектира се според нуждите на консуматора,съответно брой регулиращи транзистори,траф,кондензатори.

[goldib]

   А може ли по подробна схема?  на последният вариант

[gmateev]

Относно конвенционалните захранвания, предложих на колегата варианта с LT 1083 ADJ, един страхотен чип.
Предложението ми е на базата на реализирани  250 захранващи блока с него, без нито един дефектирал.
Тук има колеги, които са взели от него и са доволни, ако желаят, нека споделят.

[origo]

Варианта с LT 1083 е добър, но 2.5 ампера не му достигат за зададените 10. Освен това максималната му допустима разсейвана мощност е 30 вата, предполагат че ще се работи с малка разлика на входното и изходното напрежение. Това условие трудно се изпълнява при мрежово захранване което трябва да работи в целия диапазон +-10% на мрежовото захранване. Така че ако  предложения стабилизатор е реализиран изцяло на базата на този чип идва слабичък за заданието. Ако има външен регулиращ елемент вече е възможно да става.

[gmateev]

Origo, преди да философстваш би било добре да разгледаш дейташита на чипа и да видиш варианта с него за 15 ампера, това, което съм предложил на колегата. Чети, бе момче, чети !

[origo]

Не мога да съм телепат, в предния пост никъде не видях линк към тема където да се вижда кои са тия регулатори които сте разработили, с какви параметри са и т.н. Видях кой е чипа и разгледах дейташийта видях че един става до 7.5 ампера и толкоз, не разбрах че става въпрос за запаралелените два регулатора. Извинявам се за излишните коментари в такъв случай.

[tezcan]

Здравейте на всички трябва да проектирам токоизправител с изходни дани : 50V и Io = 0,01A. Моля ви за съдействие
