спектра-3 китарен ефект реставрация

[rolling_heads]

Здравейте.
Реставрирам спектра-3 китаен ефект.

Моля ако някой има такъв ефект да ми направи снимки на платките от двете страни.
Към момента се налага да изработв де платки, кото липсваха и да намеря един потенциометър.



Добавям схемата

Ефекта изглежда така

[rolling_heads]

Потенциометъра е СП3-30а 330кB, от тези руските с графитната пъпка.

[Ивайло]

Съжалявам за липсите , може би трябваше да го отворя преди да го предлагам. От мазето от което го извадих нямаше нищо друго около него и затова реших , че не е пипан !!!

[rolling_heads]

Няма проблем с липсите. Дори да знех, че има липси пак щях да го взема.
Трябват ми само снимки на платките и ще го възстановя напълно

[styrshel]

Този ще ти свърши ли работа? само едната секция 220к или двете последователно 440к??? 330к е доста рядко срещана стойност.

[rolling_heads]

По принцип имам СП-1 330kB.
Ако не се намери СП3 330kB, ще сложа този който имам.
Снимките на платките май са ми най важни.

[ditronix]

И каква е разликата между 1 и 3, че ме мързи да ровя из нета? И 220 да сложиш, и 470К все тая.  За тая схема. Едва ли ще се усети някаква разлика.

[rolling_heads]

СП-3-30 е с градина пъпка

[rolling_heads]

Допуснал съм правописна грешка в горния пост.
СП-3-30 е с графитна пъпка

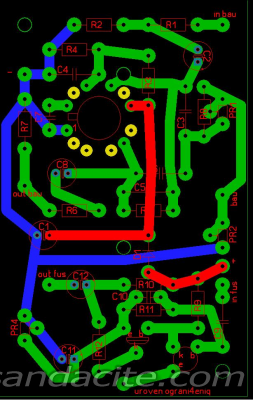

Ето какво сътворих като платка за Плата1

за разположението на елементите съм почти сигурен.

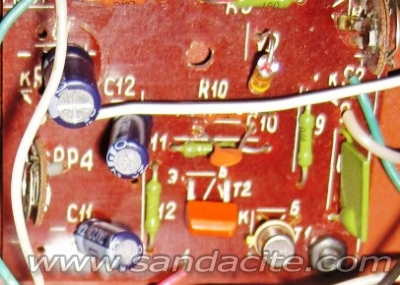

водих се от тези снимки.


нарочно съм оставил масата и захранването в други леяри, за да се открояват.
Точно тяхното опроводяване не ми харесва, но нямам снимка от страната на спойките.

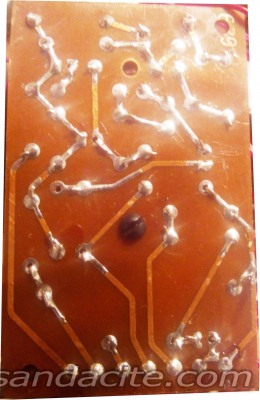

ето и снимка ПЛАТА 3 за да добите представа за стилът на опроводяване


прилагам и чертежа

[rolling_heads]

Намерих снимки на ПЛАТА 2
и я изчертах.
На ПЛАТА1 не намерих снимки от страната на спойките, но и там се постарах.
Започвам оживяването

Оказа се че не мога да намеря К140УД1А.
Моля ако някой има в чекмеджето да съдейства, а ако се намери и К176ЛП1 ще се доближа максимално до оригинала.

[ontheroad]

В сайта на КИПА имат аналог на К176ЛП1:

http://www.kipa-bg.com/product/2267/cd4007-k176lp1-integralna-shema-cmos.html

[rolling_heads]

Аналога го знам, но търся автентичност

[goldib]

К140УД1А  мисля , че имам   в неделя ще потърся

[rolling_heads]

Много кабели има в този ефект.
Трансплантирах за проба 4558.
Свирна, даже ми хареса как звучи.
Все още се надявам да намеря К140УД1А

[ontheroad]

Браво! Много добре се е получила реставрацията.
