Най накрая успях да подкарам и Скарт входа на телевизора. Наложиха се някой доработки включващи к555тм2,к555ла2.
Първо D36 (74LS257) е сменена с 74LS157 заради нейното Z състояние което пречи на черния цвят (може да се ползва и стария чип но се налага да се лепят резистори на изхода.)

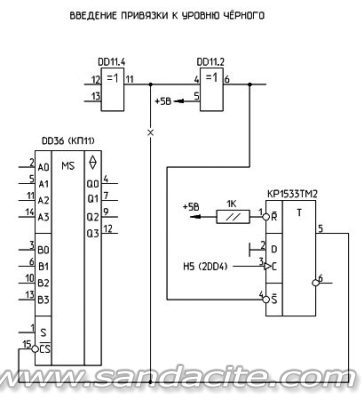

Направена е доработка за черния цвят за да се разпознава правилно сигнала от PAL декодери.
[attach=1]

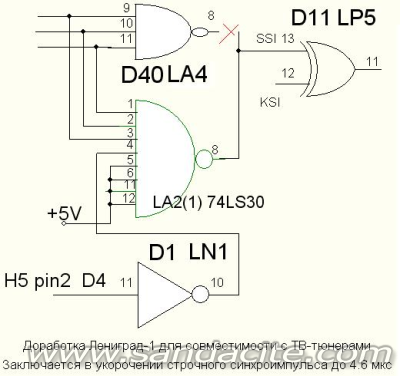

След това е доработен изходния импулс за синхронизация. Оригиналния такъв е три пъти по дълъг от нормалния и не се разпознава от повечето декодери. Ползвах вместо 3-ти чип (LN1) този монтиран на дъното D34(8 и 9 краче). По схемата дават да се ползва D1 но той ми е зает целия.
[attach=2]

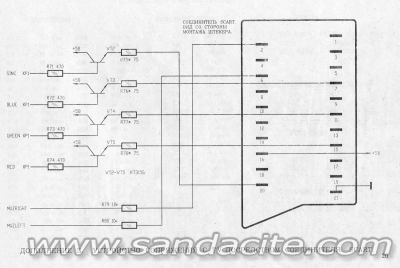

На скарта е монтирана допълнителна схемичка заради стандартния 75 омов вход.На тази схема е дадено за синхроимпулса да се ползва 20 краче, обаче всъщност е 19. Вероятно при съветските телевизори е работило нормално. Задължително се слага съпротивление от 200-300 ома на 16 краче (+5v),в схемата не е посочено. В противен случай я изгорял скарт или късо на дъното. Там се подават до 2V заради стандарта,в самия телевизор вече има друго съпротивление спрямо маса!.
[attach=3]

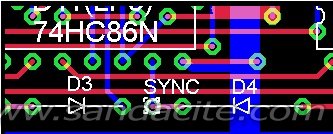

Синхроимпулса за схемата на Скарта се взима директно от дъното!
[attach=4]
Доработките са по тази статия:
http://zxbyte.ru/leningrad_video_out.htmИмам си CGA изход и SCART такъв, Видео(VIDEO) изхода също работи но черно-бяло. Предполагам че все пак сигнала от синхроимпулса не е напълно точен,съпротивленията също не съм ги подбирал,може да иска и допълнителна модификация.Засега толкова
Резултат:
