АСУ по схема на N7DDC

Започната от ahedproductions, 10 Август, 2022, 19:53:28

« назад - напред »

ahedproductions

Привет сандъкчии!
След като покопах из нета реших да купя това - https://www.aliexpress.com/item/1005002782174573.html

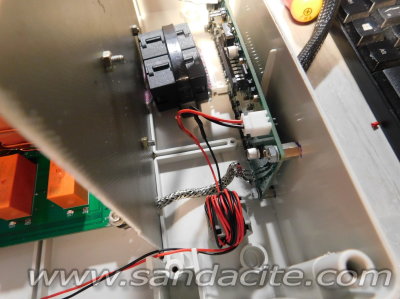

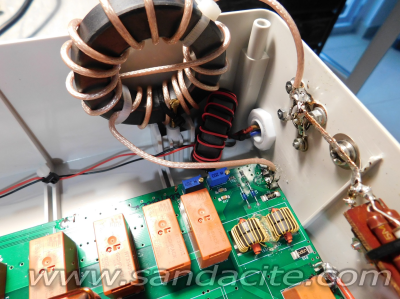

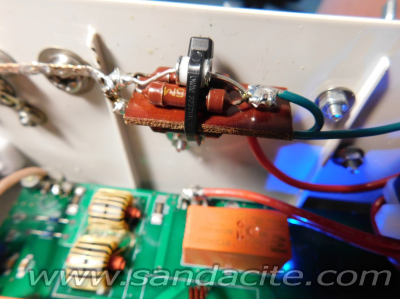

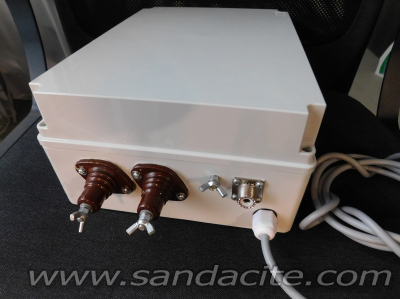

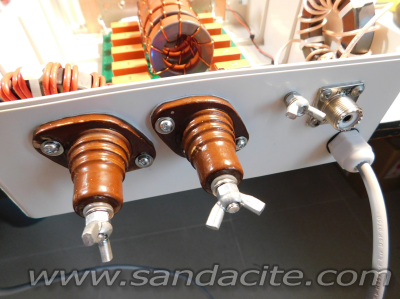

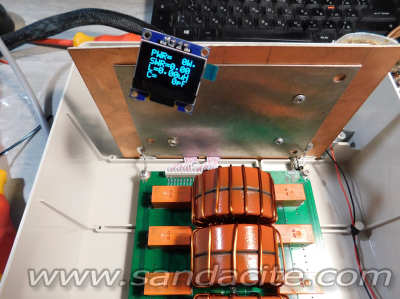

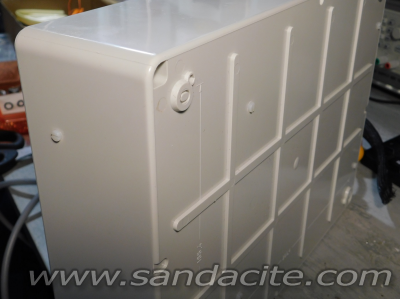

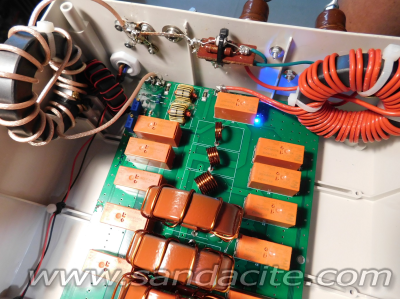

Въпреки, че не става за обявените 1000 вата (макс 300-350 вата му давам...), няма честотна памет за настройките и няма нормален байпас, тунера е реализиран по схема с превключваемо L звено, има сносен алгоритъм на работа. Цената също е приемлива, феритите са истински, както и релетата. Тъй като моята антена е захранена симетрично, се наложи да го изолирам с подходящи дросели по вход, изход и захранване, кабели с изолация PTFE. Добавих и защита с газоразрядници и утечни резистори за изхода, монтажа към кутията е с найлонови болтчета, за да няма опарени по време на работа. След насищане го тествах и работи напълно нормално, скоро ще го монтирам на балкона и ще му вкарам отвън линията. Тунера ще се ползва на 100 вата, би трябвало да живее дълго и щастливо. По-натам - проби!  :hi:

159394-1159396-2
159398-3159400-4
159402-5159404-6
159406-7159408-8
Лаборатория по електроника и радиотехника "Етер"

ahedproductions

#1
Схема на тунера:
* ATU-N7DDC, Version(7x7) of the ATU-0.3-1Kw from eu2av..pdf (170.41 КБ - свалено 141 пъти.)
Балун за недефиниран импеданс от DG0SA, тороид ft240-43:
* balun1zu1undefgross.pdf (81.83 КБ - свалено 97 пъти.)
Лаборатория по електроника и радиотехника "Етер"

ahedproductions

Всичко е готово! :) Направих хубава връзка с Алекс, DM3MM, от Майнхайм на 14МХц. Тунера се справя отлично с антената, проверих по всички обхвати (не коментирам колко е запушено днес...) с приемника в Туенте. Следващата стъпка е сваляне и подмяна на антената с нова, вече и е време за пенсия.

159562-1159564-2

73 de LZ1SWE
:hi:
