Compaq Portable 386 Ремонт Реставрация и Модифициране

[Pichaga933]

Тук ще разкажа интересната история на този рядък багажен/luggable Компютър



Това е вида в който го купих.

Оригинално бил донесен от Франция.

Състоянието беше: ту тръгва , ту не тръгва.

При всчики положжения не стига до повече от проверка на рама.

[Pichaga933]

Позитивите:

Оранжевия Плазмен дисплей работи,




Стига до проверка на рам и я минава , което означава, че има процесор и рам.


Негативите:

Разпадащ се кабел на клавиатурата  Направих си нов от един стар USB кабел от китайска мишка, който навих на метлана пръчка, нагрях малко с горещ въздух и стана като истински...

Липсващ крак на клавиатурата , но има в нета модел за 3д принт на такова


НЕ оригинално флопи, което в последствие се оказа оригинално флопи на компак, но за друг модел компютър, не за този, но пък работещо с не стандарния преходник за флопи конектор към оригиналното 5.25" флопи

ПРоблема с Флопито тук не беше толкова голям колкото изглежда.  НА стандартен фопи конектор е. Просто му е нужна физическа скоба за нестандартния 2/3 по височина от  5.25: слот в който е монтиран.

Липсващ харддиск     Като на негово място имаше завряна изрязана жълта туба от автомобилно масло- френска  и в нея набутано второ захранване- не работещо. БЕше ми обещано, че има харддиск вътре, тука малко се разочаровах... НО в туба от масло може да се крият много и различни неща



Функцията на тубата  е била да захранва Флопито, Защото  на захранващия конектор на дъното за  Флопи няма напрежение...


AZERTY клавиатура. Това  се чудя към коя категория да го сложа





 След като я почистих намерих в  архаичния зареждащ се от флопи BIOS опция да я сменя на QWERTY  стандарт, само няколко разменени копчета стоят с различна височина сега , но не е  нещо фатално.

Самата клавиатура е конструкция като дистанционно управление с платка и  силиконови  куполи с контактна повърхност- тоест за писане е ифи Но пък е на стандартен АТ DIN 5 конектор и даже пробвах на нейно място стандартна АТ клавиатура и работи перфектно.

[lz2xl]

Честито
Ако ги нямаш,https://www.oldsilicon.com/compaq-portable-iii

Compaq Diagnostics floppy creation utility for 360K floppy diskettes

Compaq Diagnostics floppy creation utility for 720K floppy diskettes

[Pichaga933]

Честито
Ако ги нямаш,https://www.oldsilicon.com/compaq-portable-iii

Compaq Diagnostics floppy creation utility for 360K floppy diskettes

Compaq Diagnostics floppy creation utility for 720K floppy diskettes

Благодаря колега, но много бързаш.
Просто, чети и се кефи.
Има неща които ми трябват за него, но ще кажа по-късно, като дойде ред в историята

[mbg]

Най-вероятно след смяна на електролитите по захранването ще тръгне стабилно. Имам Portable III, който изглежда 1:1 с този, само че е с 286 процесор и по-малко рам. Не знам дали си се объркал или наистина е с 386. Тия стари машини често страдат от изтекла батерия, на моя е в залят блок заедно със RTC-то и няма къде да ходи да тече.

[Pichaga933]

Най-вероятно след смяна на електролитите по захранването ще тръгне стабилно. Имам Portable III, който изглежда 1:1 с този, само че е с 286 процесор и по-малко рам. Не знам дали си се объркал или наистина е с 386. Тия стари машини често страдат от изтекла батерия, на моя е в залят блок заедно със RTC-то и няма къде да ходи да тече.

Моя е 386, модела точно след твоя, моя е с 386 дъно. Електролити няма, има Танталови кондензатори вместо тях мноооооого, и гърмят много готино.  Ремонта е вече направен.

Милене, занеш ли, че за твоята платка   Portable III (286) има модифициран/Кракнат с IDA биос, който позволява инсталиране на 2 допълнителни ROM чипа в свободните  сокети с XT-IDE BIOS и сътветно  поддръжка на какво ли не през него включитено махане на ограничението за харддискове итн...

ЗА съжаление за Portable 386 няма хакнат биос, който да адресира правилно 2та празни ром сокета на платката

[Pichaga933]

Поради растящия интерес , ще публикувам днес каквто мислех да оставя за утре:

Ремонта на Компютъра беше от 4 части:

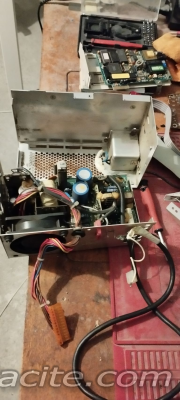

Подмяна на Всички електролитни и танталови кондезатори в заханването.
Електролитните, защото са от сините не надеждните и всички бяха със страшни отклонения в стойностите при измерване, танталовите, защото  са типичен пример за гърмежи точно по тези компютри. И естествено. Това захранване никога не беше почиствано. Почистих го, даже му смазах вентилатора.

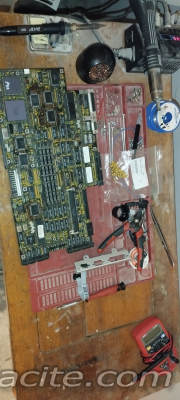

Подмяна на всички Танталови и керамични Кондезатори по дънна платака, 30 тантала  и 80 керамики... Беше няколко дневна скука на батчове от по 20 броя на ден, с калай който не се топи лесно, но пътечки, които много искат да се повдигнат. С много мерак ги смених без нито една жертва, нито една вдигната или скъсана пътека, въпреки, че е платка от 80те години... Не го препоръчвам, на хора със слаби поялници или слаби нерви.

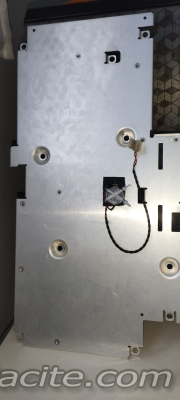

Подмяна на старта батерия. Поради това, че  схемата  през + зарежда батерията, а реших да ползвам  не презареждаема монетен формат li-ion батерия, трябваше да и добавя на + полюс на държача шотки диодче в шлауха  с много малък пад да я пази от зареждане.

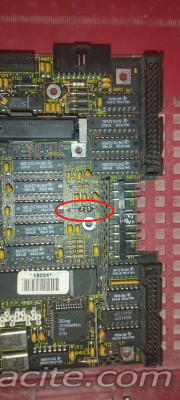

Замяна  на бушона за 5V на платката , което моемнтално  даде напрежението необходимо за захранване на флопито  и обезмисли допълнителното захранване в туба.

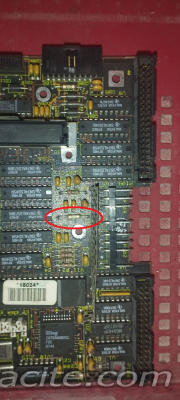

Ремонта на бушона беше извършен, като махнах прозрачния термошлаух от стария бушон и директно върху него запоих новия  CMD  предпазител, щото няма крака

ПП, По платката между този бушон и захранването няма други елементи ами само писта. Та е изгорял, защото нещо се е случило по оригиналнто флопи и или харддиск, които ги няма и са били консуматорите на тези конектори.

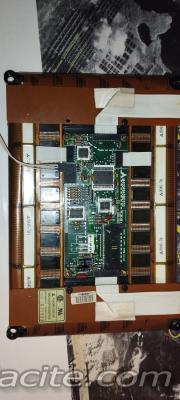

Плазмения дисплей също получи нови електролитни кондензатори, включително висковолтовия, е не са аксиални , но пък са от хубавите.

[Pichaga933]

Та след като Всчико изглеждаше достатъчно стабилно си свалих имиджите на буут дискетите за тези куфарчета,

извадих един  Gotek емулатор с Flash Floppy Фирмуер,

Един IDE ХАрддиск

и започнах инсталациите.

Разпознаването на Харддска е ограничено  от избор на стандартни размери  от списък в BIOS.

Избрах Втория по големина, че най големия е за НЕ  майкрософтски ос и не работи коректно, рестартирах и Воала, FDISK видя 4 гигабайтовия ми харддиск като 504 мегабайтов както съм го задал в BIOS Type 42.

• ДОС се инсталира и работи на 6, даже DOS 6

  Но исках Уиндоус, и нетуъркинг , та нещата отидоха към  3.11 networking.

Проблема беше, че Няма драйвери за CGA . И трябваше да се добяват в имиджа на иснталацията с модифициране на един файл и добавяне на друг.

И взе, че сработи,











[Pichaga933]

Та след тази победа, реших да направя нещата по компактни, така да се каже    Да не висят на кабели от вън устройствата.

Изрових едно Компакско флопи по компакския стандарт за преден панел 2/3 от 5.25" и  го монтирах заедно с харддиска в кадито на багажа

Преработих и разклоних не оригиналния захранващ кабел, да захранва и двете устройства в кадито, получи се доста чисто
Всчики пластмаси на кутията естествено бяха старателно изпрани с препарат и четка преди сглобяване









А това са остъците, които не монтирах обратно Разни екраниращи неща без съществена функция, Един модем, едно кади за  бигфут харддиск, изгорялото допълнително захранване и странното флопи с което дойде с голяма преходна платка.

[Pichaga933]

За тези които си мислят, че това е края на историят, далеч, не е.

Мног исках да вляза онлайн с тая машинка и сглобих един serial  RS232 към WIFI ESP32 modem  с Firmware на The Old net, и хардуер от  елимекс и алиекспрес, което е едно друго приключение за  друга тема .

Та научих си AT командите, намерих Дос софуер, който вижда модема и Влязох (I got in  )

За сега BBS

[Pichaga933]

Към  настоящия  момент плановете, проблемите и въпросите са следните:

- CD-Rom. монтиран физически над харддиска в кадито,  лаптопски Слим, като второ устройство на IDE кабела.

- Замяна на 3.5" IDЕ HDD със 2.5" лаптопски IDE HDD и адаптер 2.5" към 3.5" IDE или CF to IDE адаптер и Micro Drive HDD

- Втори Com port.  За съжаление, на дънната платка има само един RS232. Което ограничава, или използването на външния вифи модем или на мишка, а аз искам да му докарам интернет в Уиндоуса...
Вградения модем който премахнах е на на някакъв много орязан слот дълъг към 1/4 от нормалната дължина на ISA слот. Чака да му свaля  пинаута от дадатшиитовете на чиповете на модемната платка, но изглежда , че ще трабва да правя преходна платка за външna ISA  RS232 карта...

- Дa нaмеря Expansion Bay, неговия вероятно е още във Франция.



-Издирвам следните процесори за ъпгрейд:

• TX486DLC/E 40GA
  486SXL2-50

Най-добре с ко процесорите и най-най-добре даже с кварцовете



- Къстъм BIOS. Което е  Молба към повече занещите и можещите . Дънната платака има 2 ROM чипа, които носят настройките на биос и два празни сокета за още  два Ром чипа.

Тези празни сокети Фабрично не се ползват, но предишния модел-Portable III(286) също ги има  и в един друг чужбински форум ,един човек си модифицира биоса та да може да зареди от празните сокети 2 рома с XT-IDE bios.
Това е голямо преимущество от гледна точка разпознаване на преиферия , конфигуриране итн...

Въпроса е че, някой трабва да може да модифицира адресацията в биоса за тези сокети на този модел Портабле 386, за да бъде постигната същата възможност тук... Той бил я уж направил с IDA.

Описано е тук как е направена модификацията за стария модел:

Hi there,

while restoring my Compaq P3 i had some interesting thoughts.

First of all, this machine got an IDE->CF-adapter in the drive bay. Second, a Gotek.
But i didn't want to use Ontrack, so i checked what the 2 empty ROM-sockets are doing.
Turned out they are mapped at E000h. The Bios unfortunately only checks from C000 - DF80h for extension roms.
So i patched the BIOS to scan up to EF80h and removed its CRC-routine to make things easiert. Split XTIDE-Bios in Lo/Hi,
burned and voilá! Works like a charm. 😀

Now i'll get a ATBus expansion box and fiddle out the pinout of the internal connectors. Next plan is to change the built-in CGA-gpu to something
newer, maybe Trident. Hopefully all needed Pins are present.

Anyway, if anyone is interested in the patched bios, let me know!

Kind regards!

My patched BIOS works by disabling the OEM BIOS CRC-Check and growing the searchwindow for extension ROMs to the area that can be mapped in memory by the two additional sockets. This sockets now get a regular version of XTIDE which works with normal IDE-controllers like the ones in the Compaq P3.

If nothing of this stuff works, you might have a bad ide controller or cable inside your P3.

Have you already swapped all parts?

The usual adapters work well, but you have to use XTIDE or have a corresponding bios setting for your card. (actually, i never tested it without xtide, so maybe the bios is just incompatible with it, but that's rather rare)

kuenzign wrote on 2021-08-29, 01:09:
bwana_fr wrote on 2021-08-28, 19:49:
Is it for 286 or 386 motherboard?

It is for the 286 Compaq III Portable. I am also interested in how you determined what needed to be modified.

Use some tool like IDA, load the binary and analyze the flow. Most of the time, you find something like

mov dx, 80h
mov al, 123
out dx,al

This is where the bios puts out the current post code. When looking trough the official list, you can see what step in the code now takes place.

The checksum-part wasn't that hard to find. Just had to watch the outputs to the debug-port and look for the code for crc check / error. Between both instructions is the checksum-code, which just needs to be disabled.
(Which isn't the best way of dealing with this, normally one could try to repair the checksum, because most of the time it's just some "sum equals zero"-stuff)

Attached you find the needed files.
U72/U89 is the patched stock bios, i had to patch it because now it looks in a wider memory area for option roms.
The free sockets are located somewhere where the original BIOS won't look.

You need 4 27C256-type eproms
xeven.bin -> U90
xodd.bin -> U73
U72/U89 in the corresponding sockets

Switch jumper E12 facing towards U88 / upwards

Set "no drives" in the BIOS, XTIDE will do the rest.
You could also use a newer XTIDE-revision in U90/U73, but you have to split the file in odd/even (or lo/hi as some would call it)
But the version i used was from 2018 and working fine, so no need to go any newer.

Attachments
Filenamecp3.zip File size39.06 KiBDownloads104 downloadsFile comment
Compaq Portable III patched bios and XTIde
File license
Public domain

It's not that easy. First of all, you need some eproms in the free sockets and check, where in memory they get mapped. You can use my xtide for this as stated in the post. Then you need to fiddle with the jumpers and some memory editor for checking where the rom sits. Maybe you are lucky and your current bios scans this region automatically then you do not need a patch. Otherwise, when you get the xtide mapped correctly but the bios doesn't start it, the bios needs a patch

https://github.com/flowenol/CompaqPortable3-XTIDE


https://www.vogons.org/viewtopic.php?t=62482

Ако някой има желание и възможност да помогне...

[CVT]

Позитивите:

Оранжевия Плазмен дисплей работи,

...

Тези стари газo-плазмени дисплеи вадят добра картина, но страдат от деградация на свързващия агент на лентовия кабел в самия екран и затова правят тези вертикални линии. Това е нещо което не може да бъде ремонтирано, но твоя е в много добро състояние и имаш само една линия. Повечето които съм виждал са доста по-зле:

[mbg]

Милене, занеш ли, че за твоята платка   Portable III (286) има модифициран/Кракнат с IDA биос, който позволява инсталиране на 2 допълнителни ROM чипа в свободните  сокети с XT-IDE BIOS и сътветно  поддръжка на какво ли не през него включитено махане на ограничението за харддискове итн...

Не знаех, моя само го подкарах, пуснах някаква игричка да видя, че работи и съм го зарязал. И къде намери 80 тантала, погледнах снимка на дъното в нета - повечето са керамични, нищо, че са същият цвят като танталите.

[Pichaga933]

Не знаех, моя само го подкарах, пуснах някаква игричка да видя, че работи и съм го зарязал. И къде намери 80 тантала, погледнах снимка на дъното в нета - повечето са керамични, нищо, че са същият цвят като танталите.

Моя грешка, 30 тантала  и 80 керамики.  Всичко е сменено вече.      Kато го отварям пак, ще ти направя детайлна снимка с DSLR-a  да се изкефиш.

Тези стари газo-плазмени дисплеи вадят добра картина, но страдат от деградация на свързващия агент на лентовия кабел в самия екран и затова правят тези вертикални линии. Това е нещо което не може да бъде ремонтирано, но твоя е в много добро състояние и имаш само една линия. Повечето които съм виждал са доста по-зле:

Има  различни  лаптопи, индустриални машини, много стари банкомати с Такива дисплеи.  Не е проблема в свързащия агент, Самите чипове се прецакват.  Има видео в Ютуб дето един момък смени към 10 чипа на такъв дисплей, който беше целия в линии  и беше станал като перде, накрая излезе перфектен, но имаше няколко донорни дисплея почупени.

ЩЕ пусна друга тема за дисплеите обощаваща. Има разлини видове плазмени екрани все същата оранжева плазма със същшя размер и подобно DPI , но с различни чипове отзад.

При мен линиите се появиха като отворих кутията на екрана, но нямаше начин да го оставя с високоволтов електролит на 30 години вътре. В началото линиите бяха повече има ги на снимките, но презапоих някои крака на чиповете и изчезнаха. ОСтана само тази, трябва да я проследя към  кой крак отива, но и тя е. студена спойка.


[mbg]

A керамиките защо ги сменяш, досега никога не съм имал проблеми с керамични кондензатори. Изключвам вариантите на такива в захранване, което е ударено от гръм.
