УКВ Приемник с МЧУ от Телевизор София 31 (AD220)

[navi]

Здравейте,

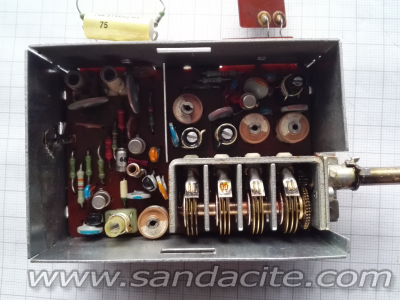

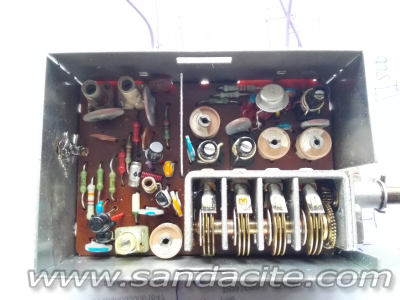

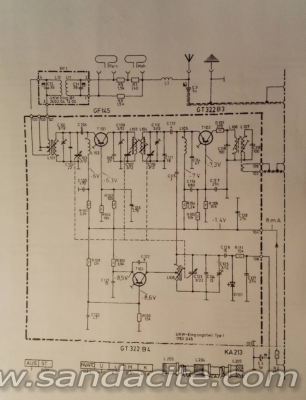

преди известно време получих неработещ тунер от ГДР - 1138-046, използуван в края на 70 години в различни приемници (например REMA 830 HiFi). Което ми харесва в този тунер е, че се състои от класичесни три отделни части - тунер, осцилатлр и смесител


Освен това имам слабост към германиевите транзистори, които са използувани в нвго. Проблем се оказа повреден осцилаторен транзистор. За всеки случай свалих и подмених и другите два. Транзистора в тунера _ един GF 145 имаше ß=4?!!! Замених го с ГТ313. Тунера заработи много мазно, селективно.
Само дето е оразмерен до 100 МХц. Оказа се, обаче, без да се добавя намотка в кръговете, може да се разтегли до 104 МХц.
Само че какво да правя с него? Сетих се, че имам някъде една МЧ платка от

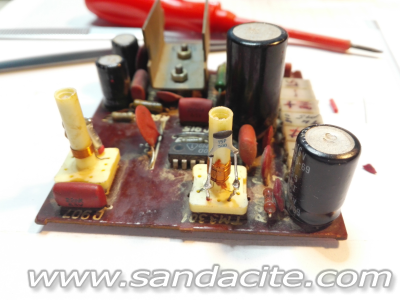

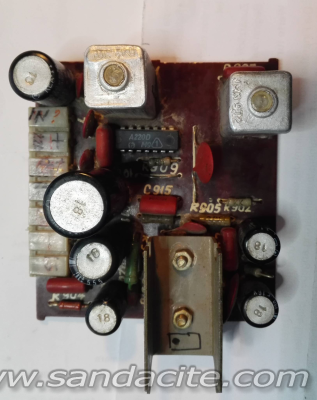

телевизор София 31.

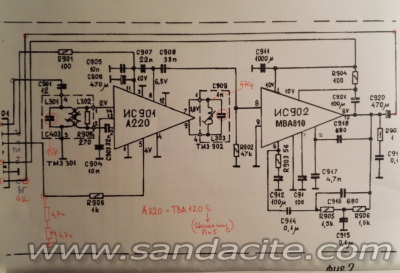

Оказа се с A220D. Toва е аналог на ТВА120, и представлява междинночестотен усилвател с демодулатор.

Беше ми интересно, дали мога да я спрегна от 6.5 МХц на 10,7 МХц. За целта се оказа достатъчно във входния лентов филтър да сменя кондензатора от 68 пф на 15 пф и във фазеншибъра от 1 нф на 470 пф.

Оказа се че тръгна веднага, с минимална. настройка на филтрите - една настройка на ухо по минимални изкривявания (не максимална сила) е напълно достатъчна.

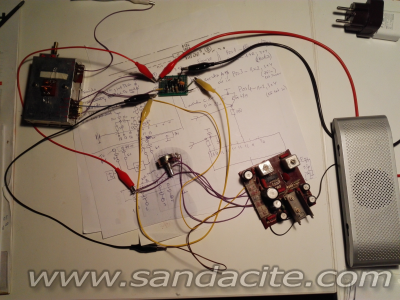

За сега всичко стои на масата в разхвърляно състояние - за разлика от Драган кутиите не са ми сила

Защо реших да го напиша - може би мнозина имат такива чаркове в килера и се чудят какво да ги правят. Като ИС не е необходимо да е АD220, може да е АD 223, AD 225 или техните аналози. Също е интересна А281 - тя може в същото време и АМ.

[lz2xl]

Не е подходящ за замяна без корекция на режима,ГТ346А и AF139 са аналози,старите български и руски тунери са пълни с тях пък нови струват стотинки.

[navi]

Просто този тунер имах под ръка и ГТ313 е ОК за GF145. Да, АF139 също би бил подходящ, но нямах в кутията. Не беше планирана операция, просто неделна занимавка. За мен беше интересно да подкарам МЧУ-то на 10,7 МХц без да сменявам филтъра и стана без оплакване.

[shri]

Във Влико Търново84 тази платка е със пиезо керамични филтри. Виж схемата и можеш директно с филтър на 10,7МХц да го направиш. Е то идеи много…..

[navi]

Mи Иване, ако увеличиш последната снимка горе, ще видиш и един МuRata 10.7 - това е една Тестплатчица за тестване на HF Транзистори и пиезофилтри. Но явно усилването на А220 е достатъчно и в този случай може и без нея.
Иначе, само с керамични резонатори става, правил съм го:

Мен ми беше идеята, че преработката на МЧУ от ТВ става лесно.

П.П. Велико Търново 84 го току що погледнах - не е с керамични филтри, но може да има и такава модификация:

[lz2lx]

Пробвах TBA120А (или без буквен индекс ,''A'' е с кривите крака но са ги изправили). Те са си еквивалента на S 041P. На 10,7MHz дават по силен сигнал на изхода и респективно по силен звук в говорителя отколкото TBA120 ''S'' ''T'' ''U'' които са с вградени варикапи. На тях им се слага предусиватал с един транзистор преди потенциометъра.
 Подариха ми дванадесет броя миналия месец правих платка за да ги тествам всичките. Това е платка с TDA2003 и звучи по добре от самото радио. Ползвах паралелно тунера на ''Селена'' но за радио стандарта ми се сториха тесни тези керамични филтри или греша?
 Ето и графичният оригинал на платката ако потрябва:

[Radko]

Не знам дали не греша, но мисля, че TBA120 с индекс U бяха за работа с пиезокерамични филтри.

[lz2xl]

Не пълни аналози,архитектурата вътре е различна.TBA120S аналог на A22OD.TBA120T е предназначена за керамичен резонатор на дискриминатора.TBA120U е аналог на A223D.

[navi]

Те не че са тесни, но са с различна средна честота - само тези с червената точка са наистина 10.7 МХц. A ширината им варира от 130 до 330 кхц - за стерео. Трябва да потърся, някъде имам таблица.

Иначе TBA120U e А223, да
