Ремонт на импулсно захранване Codegen / 200XA

Започната от Грет, 18 Юни, 2026, 23:55:30

« назад - напред »

Грет

Прегледах стари теми за информация относно ремонт на импулсно захранване от компютър (Codegen / 200XA), но не намерих нещо близко до моя случай. Захранването е старо (2004 г.) и дълго време го ползвах за тестови източник с добавени съединители за различни сандъци и платки. Но наскоро го "гръмнах" подавайки 220 V от мрежата директно на 12-те волта... Не ме питайте как стана, че още се ядосвам :о)

Марката и моделът се виждат на следващата снимка.
192627-1

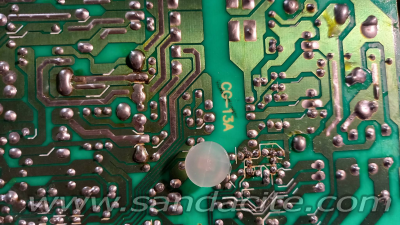

Следва ревизията на платката:
192629-2

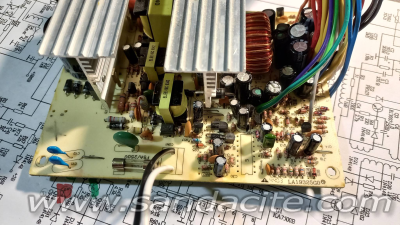

Така изглежда отвътре със свален ШИМ (КА7500В) и няколко транзистори:
192631-3

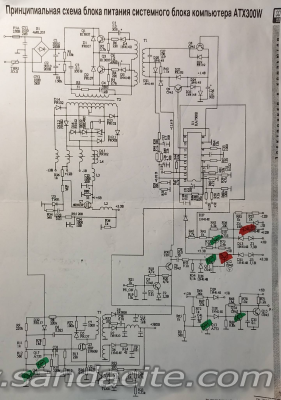

Схемата на захранването е следната:
192633-4

Номерацията на елементите и стойностите съответстват, макар че откривам и няколко разминавания.
Състоянието е, както следва:

  • захранването включва, но всички напрежения са 1/4 от номиналните;
  • напрежението за Stand-By е налично (малко над 5V);
  • захранването на ШИМ-а е налично (малко над 12V);
  • елементите с червено (Z4, Q12) са в отвъдното, а транзисторите в зелено са здрави (свалени и проверени). Немаркираните диоди са здрави;
  • Свалих ШИМ-а (KA7500B) и го тествах, но освен RC генератора друго не работи;
  • Не мога да смъкна потенциала на входа за обратна връзка (3). Каквото и да направя той се държи като изход, на който има около 5 V;
Кaто се има предвид, че допустимото входно напрежение на компараторите на ШИМ-а е Vcc + 0.3, то 220V са му дошли доста и той прави компания на Z4 и Q12 във вечните ловни полета.
Въпросът ми е, дали има нещо, на което да обърна внимание преди да сменя изгорелите елементи, а ШИМ-а с TL494?
Отделно, каква е вероятността за изгорели резистори? Измервам доста от тях с различни от номиналните стойности. Като се има предвид, че повечето са в делители в обратната връзка, то за да съм сигурен трябва да ги сваля и измеря. Но това е хамалогия, която бих искал да си спестя. Още повече, че няма видими следи от изгаряне и прекъсване.


Грет

На свежа глава да добавя, че дроселите не са сваляни по време на измерванията.

Грет

С риск темата да се превърне в монолог ще добавя още информация. Надявам се да е полезна.
След проверка на силовите елементи, както и на други потенциални жертви, се оказа, че повече щети няма.
Както е обяснено в една стара тема, най-добре е тестваните елементи да се свалят. Да си призная мен ме домързя и повечето вериги ги проверих на място, но се наложи да направя и някои изчисления. Чудесен повод да събудя един 35 годишен приятел - Casio fx-991.
И така:

  • замених КА7500 с TL494;
  • замених Q12 / C945 с BC546B. Понеже изводите не съвпадат, се наложи малко усукване ;о)
  • замених Z4 с аналогичен на 18V.
Захранването заработи, както преди!
Прилагам малко осцилограми за цвят. На тях се виждат сигналите на RC генератора и двата канала на ШИМ-а. Захранването е пуснато без товар, като изключим вентилатора за охлаждане.
