Проверка на Електролит с осцилоскоп

[Dennislaw91]

Здравейте, сдобих се с този уред 3 в 1 Мултицет+сигнал генератор+Осцилоскоп, нямам никакъв опит и ще помоля за съдействие и малко разяснение, искам да видя пулсациите на първия електролит след греца, напрежението е 290 в , нагласих го на автоматично измерване и прикачвам какво ми излезна, но не разбирам Vpp напрежението от връх до връх как се изчислява, колко трябва да е H и колко v/div, благодаря

[mbg]

Първо, за високи напрежения и високи честоти, задължително сондата се ползва на х10 (трябва да може да се каже на уреда, че е на х10). На х1 може да се наложи в много малко случаи да мериш нещо, основно шум. За сметка на това лесно може да изгориш уреда.

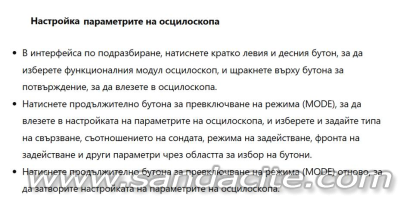

После, ръчкаш настройките така, че да видиш нещо, което се събира в екрана


На осцилограмата виждаш напрежението връх до връх (V peak to peak / Vpp), след това имаш още две съществени стойности - амплитуда (половината от това, Vp / Vpeak) и средно квадратично Vrms.

Формулата отговаря за Vrms само при чиста синусоида, RMS напрежението представлява площта, която заема напрежението от един пълен период на синусоидата, т.е. ако я сложиш в квадрат между началото и края и върховите стойности, колко % от това заема. RMS-a e функция интегриране, ако си учил висша математика.



[vladimirstanoev]

не разбирам Vpp напрежението от връх до връх как се изчислява

Напрежението на пулсациите Vp-p=16Vp-p се показва на уреда и няма нужда да го изчисляваш.
Честотата която показва уреда е 100 (а не 50 херца), заради двупътното изправяне след греца.

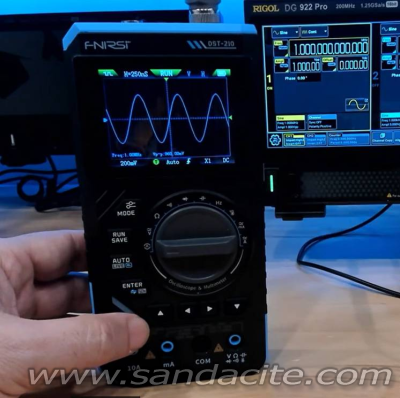

Използвам картинката на колегата, за да ти покажа как трябва да изглежда реалната осцилограма на екрана, а не изрязаната и смачкана, която си качил.
Направи една по-хубава и не на чорчик снимка, за да видим какво си разбрал дотук и ако имаш други въпроси?

[HAL2000]

Осцилограмата не ми се вижда да е след кондензатора, там е съвсем друга на вид или този кондензатор е взел дал и го няма ама пак няма да изглежда така.
