грамофон UNITRA

[FAMICOM_87]

Здравейте, наскоро един приятел ми подари този грамофон, запазен е като цяло на визия, но имам няколко въпроса около него , ако можете да помогнете
Какъв е пинаута на DIN порта , за да го вържа към усилвател? (на първата снимка)
И ако можете,  да ми разясните как се работи с грамофона понеже никога не съм си имал работа с такъв .
Снимах и видео, защото ми се струва, че ремакът е хлабжав, но въпреки това имам чувството, че много бързо се върти мотора, вие какво мислите ?

/>

[origo]

Здравей! Честито за придобивката! Това е един много хубав грамофон (май е най-хубавия соц грамофон). Ако лагерите на диска и окачването на рамото нямат хлабина то това е един прекрасен грамофон който ще ти служи дълго и щастливо. Но след съответния ремонт на електрониката и евентуално нова доза, но това по-нататък.
Тези грамофони са с колекторен електромотор (като от касетофон все едно) и имат оптична обратна връзка от ротора на моторчето за поддържане на оборотите. Обратната връзка се осъществява с обикновена лампичка с нажежаема жичка и фоторезистор между които се върти диск с отвори. Обикновено след тези години фоторезистора е деградирал и обратната връзка се губи с което регулатора пуска цялото напрежение към мотора и оборотите се повишават драстично. Някои „майстори“ слагат резистори във веригата с потенциометъра за да „докарат“ точните обороти, но това не е ремонт а дори не е и закърпване защото оборотите докарани без наличието на обратна връзка която да ги поддържа варират от най-малкото подухване или прогнозата за времето. Така че вероятно в твоя случай трябва да бъде сменен фоторезистора. В много редки случаи може и лампичката да е изгоряла и това да е също причина за липса на обратна връзка (това поне се вижда лесно с просто око).
Относно 5-цата - там излизат директно изводите от дозата, но не мога да ти кажа в момента кой пин кой е, може да премериш с мултицет кой с кой проводник към хедшела е свързан. Попринцип за да го свържеш към усилвател ти трябва предусилвател за магнитна доза MM (Moving Magnet) ако няма вграден такъв към усилвателя (обикновено вход Phono).
Относно това как се работи с грамофона трябва да прочетеш инструкцията за експлоатация, мога да нахвърлям набързо общите идеи но после трябва да се направи справка за конкретни стойности.
Голямата противотежест в задната част на рамото се върти около оста си и се движи по винтова линия с цел регулиране на силата на натиск на иглата към плочата. Регулира се като първо се откачи антискейтинга (тежестта на корда) и се завърти тежестта по посока намаляване на натиска докато рамото се балансира (без да е поставено на носача плува във въздуха хоризонтално) Това ти е натиск 0 грама. После в зависимост от натиска който искаш да получиш (по спомен за MF-101 2 - 2.2 грама) завърташ тежестта в посока увеличаване на натиска и броиш деленията, като всяко деление отговаряше на 0.25 грама по спомени, но това е на G-602 при твоя може стойността да е друга трябва да се направи справка, ще ти потърся упътване по-късно. Следва настройката на антискейтинга (тежестта на корда) то май фабрично няма много възможности за настройка но като цяло идеята на тази тежест е да създава сила противодействаща на силата която възниква от триенето на иглата в плочата която е насочена напред успоредно на хедшела, и противодействащата й сила която е насочена назад успоредно на оста на рамото. Тъй като двете сили са приложени под ъгъл възниква трета резултантна сила насочена към центъра на плочата, именно тя се компенсира с антискейтинга. Регулировката става като или се следи изместването на иглодържателя спрямо средното му положение по време на просвирване или аз предпочитам като пусна рамото в началото и края на плочата между браздите то да не се тегли силно в едната посока (навън или навътре) а да стои на едно място. Тази настройка не е съвсем точна защото съпротивлението на иглата търкаща в гладка част от плочата не е едно и също с това когато се движи в браздата но е добър ориентир. И така. После вече надявам се знаеш - ръчката близо до окачването на рамото се нарича микролифт с нея вдигаш и сваляш рамото без да го пипаш с ръка, това намалява шансовете да надраскаш плочата. Та така внимаваш като спускаш рамото иглата да не удари в ръба на плочата или да падне вън от него и това е. Но първо ремонта на обратната връзка по обороти. После ако имаш желание и умения ще говорим за предусилвателя, мога да ти предложа схема и съвети за изработката на такъв, както и ъпгрейди по грамофона в случай че се сблъскаш с някои проблеми които те дразнят. Грамофончето е хубаво но рядко става за експлоатация в оригиналния си вид, обикновено си иска едно известно количество модификации.

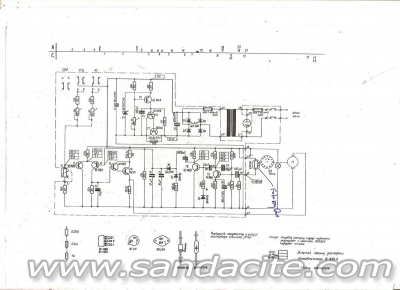

Ето схемата като за начало, по-късно ще потърся и упътване за 601 сега ти прикачам за 602:



 Unitra-G602.rar (4564.94 kB - свалено 302 пъти.)

[радиото]

Честито за грамофона . Найстина добра машина . Когато кажат грамофон - си представям точно тоя . Отдавна го имах , с комплекта усилвател и колони , българско производство .  "hi fi stereo "
 Прецизна машинка е , и ще трябва да се узориш докато я настройш както трябва . Той Ориго , ти е написал  всичко квото е нужно .
 Радвам се , за придобивката ти .

[Ангел Симеонов]

имам чувството, че много бързо се върти мотора   -естествено!!!При такова голямо предавателно отношение!Не е интересно с колко оборота се върти мотора-важното е белезите от стробоскопа да стоят!Виж първо образа от стробоскопа и дали може да се регулира от потенциометъра около средно положение.Направи това и след това докладвай.

[Ангел Симеонов]

Сега гледах клипа и според мен се върти бързо.Като начало провери ВС211 за пробив Е-К. и дали свети лампичката под перфорирания диск.

[origo]

Нека провери, но проблема е във фоторезистора

[FAMICOM_87]

лампичката свети, а фоточувствителният елемент беше лепен , щото се е бил отчупил залепих го на ново , ама явно нереагира на светлината, потенциометърът го въртях както видяхте на клипа няма промяна сякаш. Има си игличка ще я снимам и ще ви я покажа мисля , че си е здрава

origo, много благодаря за изчерпателната информация,  бе споменал нещо за към усилвателят , че е нужно да се направи, аз имам едно ретро комплектче усилвател тунер и касетофон  FISHER , на усилвателят си имам бутони AUX TUNER PHONO, това не е ли точно за грамофон,  да го мушна от зад в двата чинча за ляв и десен канал отбелязани с "phono" и това да е достатъчно

[origo]

Да, би трябвало да свирне прекрасно, това е грамофонен вход за магнитна доза по всяка вероятност!

[gruyo]

Да, би трябвало да свирне прекрасно, това е грамофонен вход за магнитна доза по всяка вероятност!

Да  бре ще свирне "прекрасно"на Унитрата    диска е  винаги  "разбалансиран"  голяма рядкост е  да закове  оборотите  некадърно спретнат   грамофон е   СТУДИО 2   фантазия ,си е ,Имал съм  такива  неколко  ДА   отговарят  на ДИН    и свирят с   руски усилватели   и колонажи   но само  толкова !

[FAMICOM_87]

Здравейте, онзи ден пробвах сензора с мултицета (слагам му на 2та извода сондите и меря постоянен волтаж, когато се осветява волтажа му пада , когато е на тъмно се увеличава, когато грамофона е изключен съответно няма напрежение.
Това ме навежда на логичното заключение , че все пак работи този сензор.
Значи когато е на тъмно максимума е около 13 волта, когато го осветя директно със светлина пада до около 3-4 волта, а когато си стои на местото и го осветява крушчицата през отворите дава към 8 волта стабилно, щото толкова бързо се върти, че все едно не се засенчва изопщо.

[origo]

От измерванията които си направил наистина изглежда като да е добре тоя фоторезистор. Остава да кажеш по стробоскопичния растер дали наистина оборотите са повишени и съответно вече с измервания на контролните напрежения по схемата която съм ти дал да стигнеш до проблема. Провери това което ти каза колегата Ангел Симеонов дали не е пробил транзистора управляващ мотора. Просто премери в работен режим колко е пада на напрежение колектор-емитер. Премери и захранващото напрежение колко е, премери и дали потенциометъра за настройка на оборотите не е прекъснал. Виж и всичко по веригата за определяне на оборотите дали е читаво да няма лош контакт в превключвателя (бутоните отгоре). Провери дали и на 33 и на 45 все държи високи обороти или само на едните и така. После пиши. А на Груйо ще кажа да чуе моя грамофон пък после да се изказва за Унитрите. Не съм казал че е грамофон висша класа, но с малко пипване където трябва става страхотен.

[pilot_ts]

Ремонтирам такъв грамофон на мой познат.
Не задържа обороти.
Върти 5 мин правилно и после започва да ги променя.
Няко има ли опит с този феномен?

[ditronix]

Прочете ли добре поста над твоя? Димитър е описал всичко, което може да се случи. Аз първо бих сменил фоторезистора, а ако не е той- почистване на превключвателя, проверка на захранването и т.н.

[радиото]

Колеги , един  въпрос  имам .'Знае ли някои , защо е нужно  мотора да е правотоков , да има стабилизатори , стробоскопи , фоторезистори ?!
Защо мотора да не е ,   един хубав променливотоков мотор ?

[lz2xl]

Защото променливотоковия е силно зависим от честотата на мрежовото напрежение.Тя не е стабилна.
