Търся Схема за Електронен будилник электроника 6.15-02

[Pichaga933]

И успешен старт на руската ракета носител

Благодаря ви много, колеги.



Красота

[veso74]

Честито
Ха сега де ... 70 часа, 00 минути. Това до старта на какво е
(или някой сегмент от дисплея не работи?)

[lz2xl]

Ще го рови още малко и ще стане

[Pichaga933]

Някакъв брояч тръгна, беше на 60 после стана 70 и тн..



Ще разглобя тактилните бутони и ключетата да ги почистя, че дават патина при мерене.

И пиезото остава. с транзистора му.

[Pichaga933]

Хм, интересно, тоз пиезо зумер е с 3 крака  а з имам само от малките с по 2 , кой да не връзвам?

[lz2xl]

Трябва да е с три крака,обратната връзка минава през него.

[Pichaga933]

Трябва да е с три крака,обратната връзка минава през него.

ест пак не отговаря на схемата и тук

Корпуса е 2 крака  +още 2 крака вързани на една и съща писта, обратна връзка няма. Но това за сега не го мисля


Оказа се, че имам още 2 липсващи елемента не наситени на хубавата снимка на ПОДОБНИЯ, но необходими на моята платка и естествено с ОТРЯЗАНИ крака, единия беше 100к резистор към 6 крак на VFD дисплея, сложих го:

-Бутон корекция  заработи и при натискане часовника се коригира на 11:00
-Ключето за  яркост също заработи и при  превключване  яркостта на дисплея се вдига двойно

Другия отрязан при мене елемент според снимки от нета на подобна платка  е ДИОД    ама какъв? Изглежда да е като диодите от грец-а, дали ще стане с един 1n4148 /. през него се осъществява връзка към бутоните за час минути будилник  от 8 ми крак на  к176ие13.

[lz2xl]

Д522В е подобен на 1N4148.Трябва да стане.Пиезопищялката трябва да е с три извода,два вход и изход и общ.ЗП-1 може да се ползва и в схема на генератор и  като прост пиезоговорител тогава вход и изход са на късо.Проследи там как е вързан с КТ361Д.Може и пищялката да е дала фира.

[origo]

Да, трябва си трети извод. Може да се опиташ от голите пиезопластинки които продават в Комет да изрежеш една част от метализацията върху пиезото така че да не контактува с останалата метализация и така от там да си взевеш обратната връзка, защото дефакто така се прави. Просто си маркирай траекторията и стържи с игла примерно докато стигнеш до керамиката и се отдели напълно електрически сегмента, целиш да получиш нещо такова:

[Pichaga933]

Номера с диода не мина,  сложих го с полярност както е на снимката, но цифрите на екрана изчезнаха...

След като го махнах обаче стана нещо интересно, 3 те бутона за настройка проработиха за около минута и го настроих, даже отброи 3 минути реално време и то точно, после спряха да работят... ресетнах го, но не мога пак да го настроя бутоните пак не работят

На друга снимка вместо този диод гледам има сложен резистор , но с каква стойност не знам.

Пиезото още не бачка имам да поровя в кашона да видя дали оригиналното не се мотая някъде.

[lz2xl]

Не можах да разгледам на снимката от нета това какво е.Дай линк от къде го свали.

[Pichaga933]

Е сега ще го увелича и ще ти го кача, от някакъв форум където не са  гоподкарали часовника ,но хубави снимки са направили, предполагам това е вариация М а не 02 но карай,

сега ще направя една компилация от снимки за какво иде реч.

[Pichaga933]

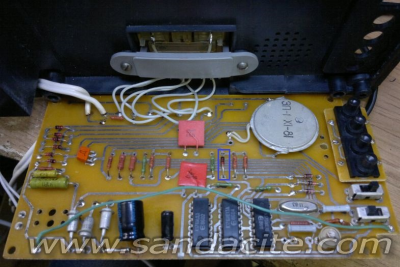

ето компилацията,

липсващия резистор/елемент отива на бутоните от единия си край,

от другия си край  отива на 8ми крак на  к176ие13 и някъде под к176ид3

[Pichaga933]

между маса на малкия електролит отгоре в снимката и горната площадка за резистора ловя 0 волта, между  същатата маса  и долната площадка за резистора меря -22в.

Предполагам е някакво захранване което трябва да се качи горе за 8 ми крак на к176ие13 и за някой крак на к176ид3   но какво точно

[veso74]

Да не бъркам само обясненията и снимките, но за мен и двата обозначени елемента са диоди КД522В. Резистор не виждам.

Напрежението -22V (може би трябва да е -27V) е за индикаторните елементи. Диодът е изправителния за дисплея (VD5), като захранва анодите на цифрите му през pull-up резисторите R11-R21, а при "гасене", ИД3 ги дава на земя.
