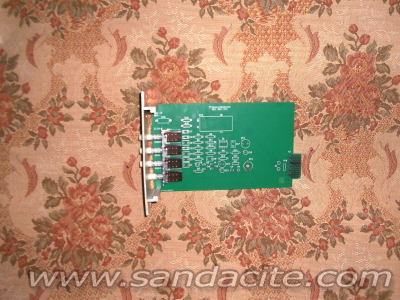

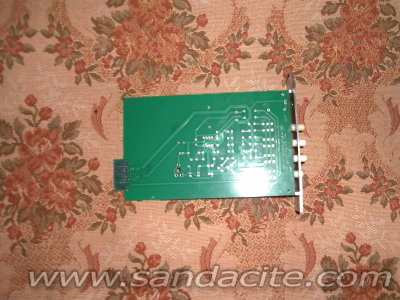

Миналата година по това време реших, че за улеснение на измерванията и проверка на годността на модулите и блоковете в ЕМС 1000 ми е необходим калибриращ генератор, който да се монтира в рамката при останалите модули. Такъв генератор присъства в списъка с модулите, които са се произвеждали. Проблем е обаче да се намери на пазара такъв модул. В уредбите, произвеждани за България такъв модул липсва. В типовете уредби изнасяни за СССР такъв модул присъства но е въпрос на късмет да намеря да се продава. Преди време се продаваше цяла рамка с модули, включително и ЕМС 1731 но само в границите на Украйна. Така и продавача не ми отговори, дали би го изпратил до България.

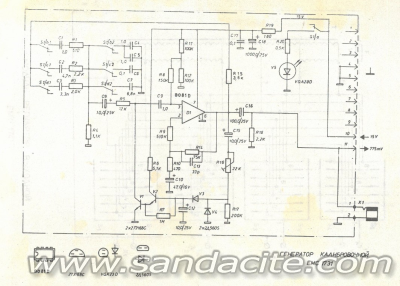

Не ми остана нищо друго, освен да направя (произведа) такъв модул. За начало има принципна схема, която е в техническото описание за ЕМС 1000. На базата на тази схема ще се проектира печатна платка.

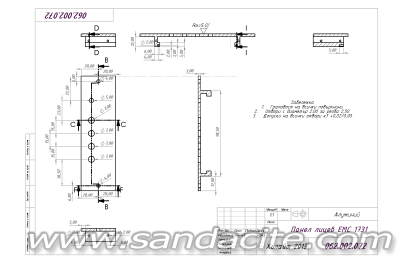

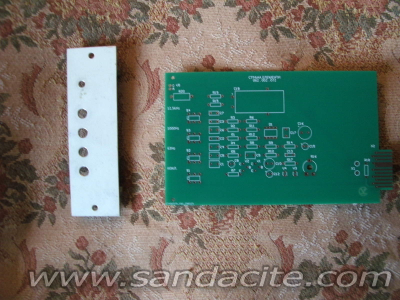

Втората задача е да се произведе лицев панел. Имам останали заготовки от УМ на ЕМС 1511, които ще ползвам за основа. Трябва да се изрежат с подходящ размер. Понеже нямам размерите на оригиналния лицев панел на генератора, използвах за база лицевият панел на приемника за дълги, средни и къси вълни. Част от неговите отвори съвпадат с отворите на лицевия на генератора. Направих и чертеж. Остана да намеря фирма, която да отреже и пробие заготовката до необходимите размери.

Третата задача е да се купят градимните елементи. Задължително български. Търси се заводско копие.

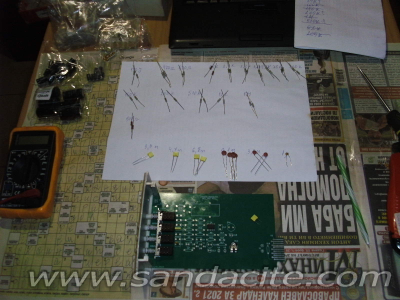

Четвъртата задача е спояване и тест. Отстраняване на евентуални неизправности.
[ Посоченият файл е недостъпен ]

[dilyan]

Честотите на генератора обаче са различават от тези, които са посочени в описанието. Вместо 63 Hz, генерира 82, вместо 1000 Hz, генерира 2500 и вместо 12500 Hz, генерира 8200. Не е такъв проблем. Изходното напрежение е 775 mX, формата синусоидална. Схемата е мост на Робинзон-Вин с АРУ. Намерих методиката по която са пресмятани RC групите в положителната обратна връзка. Но все пак генераторът работи, не ми се експериментира да пресмятам нови групи и честоти. Така или иначе се търсеше заводско изпълнение.

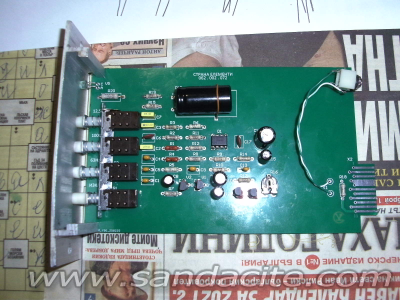

Задачата е изпълнена. Произведени 2 бр. Единият генератор влиза в екплоатация, другия резервен.

[-JonnS-]

Поздравления за страхотната реализация!

[dilyan]

Поздравления за страхотната реализация!

Благодаря, като направя възела с уредбите, ще снимам цялата система.
Сега издирвам пулта за управление, който върви комплект с пулта за изходна комутация.

[dilyan]

Един помощен файл, относно товарни съпротивления и изходен ток, спрямо мощността и изходното напрежение. Зависимостите са описани също.
 товари.pdf (242.9 kB - свалено 36 пъти.)

[dilyan]

Вече мога да се похваля със собствен радиотранслационен възел. Макар, че само аз го слушам.
При наличието на толкова много уредби, реших да спретна и аз нещо.
Първо да започна с електрическата част. За разлика от УУ 1000, при които контакторите са вградени в тях, при ЕМС 1000 няма такава опция. Идеята е за електрическото заххранване, което да се прекъсва за всяка свързана уредба, без да се налага поетапно да се изключват отделни блокове, а при нужда всички в една монтажна стойка. Реших първоначално таблото да бъде метално, но пробиването на отвори за индикаторни лампи и контролни превключватели усложни идеята. Спрях се на пластмасово, което е компромис. За радост на задната страна на вратичката му има отлята мрежа, която използвах за оразмеряване и пространствено разполагане на отворите. За съжаление и тук се получи компромис, тъй като идеята беше всяка индикаторна лампа да е над превключвателя на контакторите, ляво и дясно и белият маркер да посочва съотв. лампа вкл./изкл. Разстоянието е ограничено и не можаха да се събера. Остана варианта една над друга, а над гях монтирах и ампермер, волтмер и честотомер. Изводите от таблото са 4, 3 през въздушни контактори К6Е и един само през предпазител за маломощните консуматори. Всички изводи са с проводници 6 кв. мм. Заземяване към уредбите не съм пускал все още, на по-късен етап ще закупя заземителен кол и проводник и ще го пусна.


Понеже разполагам с три окомплектовани уредби ЕМС 1000, на този етап съм монтирал две, като тази отляво подава сигнал към голямата, през съответните модули и блокове. За сега голямата е натоварена с 6 бр. КЗ-25. Сигналът от общия изход постъпва в пулта за изходна комутация и през извод 1 захранва колоните. Извод 2 е свободен, може да се ползва за свързване на товар и да се правят различни измервания на параметрите. Може да видите и модула ЕМС 1731, който е калибровъчния генератор, който е предназначен за осигуряване на синусоидален сигнал.

[dilyan]

Пулта за изходната комутация. На измерване показанието на съпротивлението е 400 ома ва обхват 1000 ома.


Източникът на сигнал е лаптоп, свързан към един китаец (пулт), който се оказа доста подходящ за подобни начинания, с много опции за сигнали, подавани към различни входове. Радиото, което се излъчва е общинско радио Велико Търново.


И товарът.


Окачването.

[dilyan]

И друг път съм го казвал, КЗ-25 прекаран през честотен коректор започва да звучи много добре.


За окачването не намерих дружи куки, но тези вършат добра работа.
Има две свободни стъпала за трилентови озвучителни тела вътре при уредбите. Замислил съм и такъв проект но за сега ще купя още две КЗ за вътре.
Та така. Една идея вече е реализирана.
